Transistörler - Bipolar (BJT) - Tekil

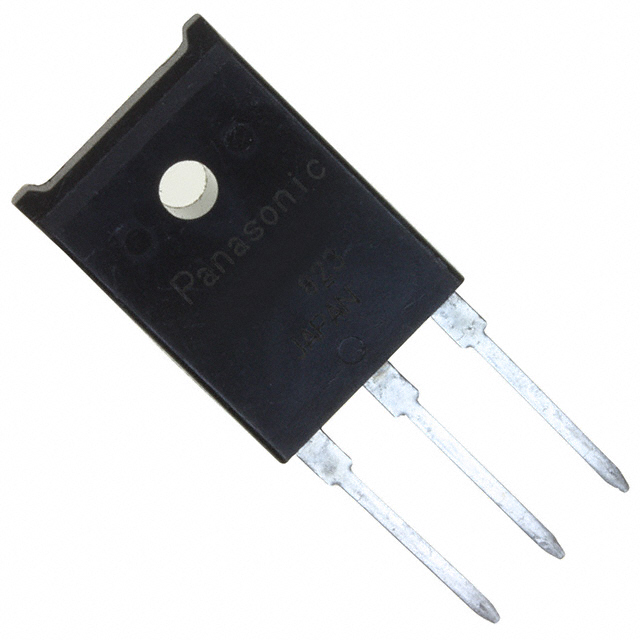

2SC3507
TRANS NPN 800V 5A TOP-3F
2SC3507 Hakkında
2SC3507, Panasonic tarafından üretilen NPN tipi bipolar bileşiktir (BJT). 800V collector-emitter breakdown voltajı ve 5A maksimum collector akımı ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. TOP-3F paketine sahip olan bu transistör, güç elektronikleri, anahtar devreleri ve yüksek voltaj amplifikator uygulamalarında yer bulur. 150°C'ye kadar çalışma sıcaklığı desteği sunar. 6MHz transition frequency ile orta hızlı anahtarlama işlemleri gerçekleştirilebilir. Maksimum 3W güç dağıtım kapasitesi vardır. Bileşen mevcut üretimde bulunmamaktadır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 50µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 6 @ 3A, 5V |
| Frequency - Transition | 6MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 600mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
