Transistörler - Bipolar (BJT) - Tekil
2SC3506

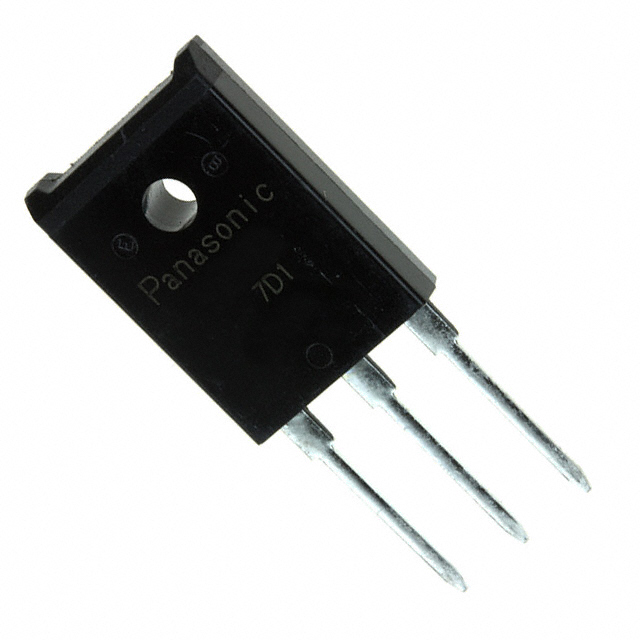

TRANS NPN 800V 3A TOP-3F
2SC3506 Hakkında
2SC3506, Panasonic tarafından üretilen NPN bipolar transistördür. 800V collector-emitter breakdown voltajı ve 3A maksimum collector akımı ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. TOP-3F paket tipi ile Through Hole montajına uyumludur. 150°C maksimum junction sıcaklığında ve 3W güç dağıtım kapasitesi ile çalışabilir. 4MHz transition frequency ve 1.5V saturation voltajı özelliğine sahiptir. İktidar kaynakları, aydınlatma kontrol devreleri, motor sürücüleri ve high voltage switching uygulamalarında kullanılır. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 50µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 6 @ 2A, 5V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 400mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 800 V |
