Transistörler - Bipolar (BJT) - Tekil

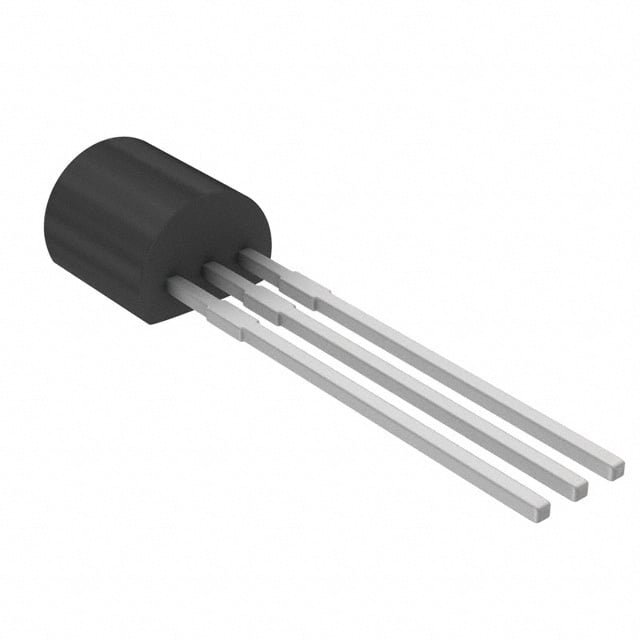

2SC3332T
TRANS NPN 160V 0.7A NP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SC3332
2SC3332T Hakkında
2SC3332T, Rochester Electronics tarafından üretilen bir NPN bipolar transistördür. 160V kolektör-emitör breakdown voltajı ve 700mA maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. 120MHz transition frequency ve 200 (minimum) DC current gain ile genel sinyal amplifikasyonu ve anahtarlama devrelerinde yer alan bir bileşendir. TO-92 paketinde sunulan bu transistör, klasik elektronik tasarımlarda amplifikatör, osilatör ve anahtarlama uygulamalarında tercih edilmiştir. Maksimum 700mW güç tüketimi ile düşük güç devrelerine uygundur. Şu anda obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 700 mW |
| Supplier Device Package | 3-NP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 25mA, 250mA |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
