Transistörler - Bipolar (BJT) - Tekil

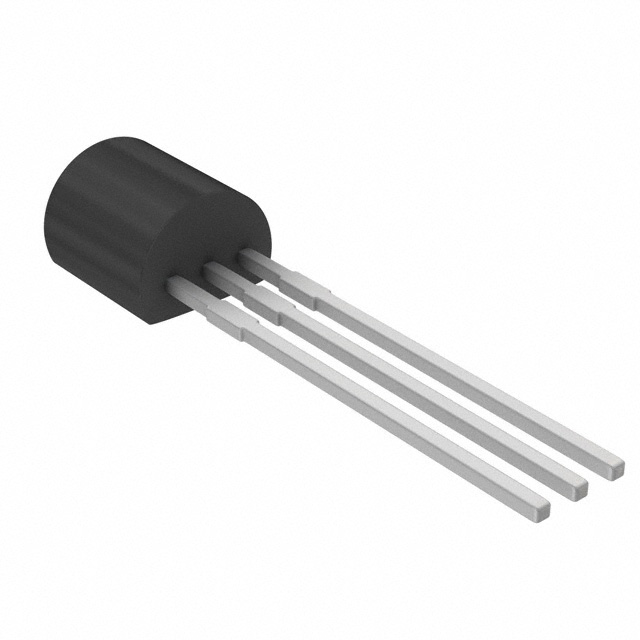

2SC3332S-AA
TRANS NPN 160V 0.7A NP
2SC3332S-AA Hakkında
2SC3332S-AA, onsemi tarafından üretilen NPN tipinde bipolar junction transistördür (BJT). 160V kollektör-emitter breakdown voltajı ve 700mA maksimum kollektör akımı ile orta güç uygulamalarında kullanılır. 120MHz transition frequency ile anahtarlama ve düşük frekanslı amplifikasyon devrelerinde uygulanabilir. TO-92-3 paket tipi ile through-hole montajı destekler. 700mW maksimum güç disipasyonu, 100 @ 100mA 5V nominal DC current gain ve 400mV saturation voltajı ile karakterizedir. Anahtarlama devreler, ses amplifikatörleri ve genel amaçlı transistör uygulamalarında kullanılabilir. Bileşen güncel üretimde bulunmamaktadır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 700 mW |
| Supplier Device Package | 3-NP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 2mA, 20mA |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
