Transistörler - Bipolar (BJT) - Tekil

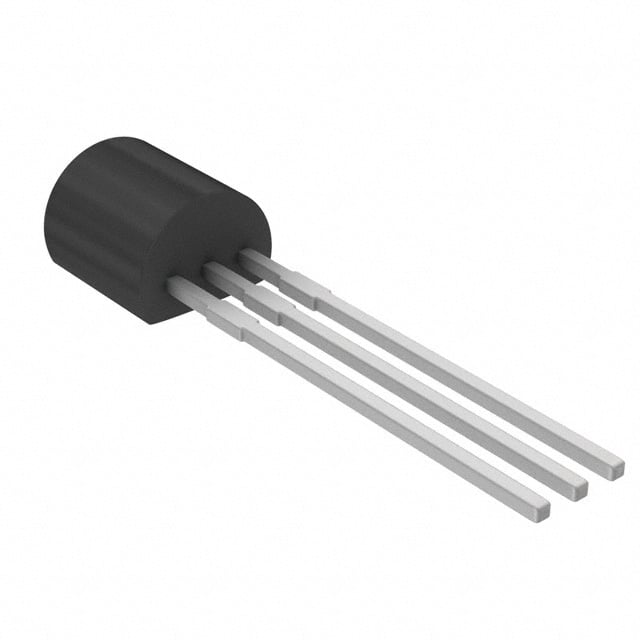

2SC3332S
TRANS NPN 160V 0.7A NP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SC3332
2SC3332S Hakkında
2SC3332S, Rochester Electronics tarafından üretilen NPN tipinde bipolar junction transistördür (BJT). 160V maksimum collector-emitter gerilimi ve 700mA maksimum collector akımı ile orta güç uygulamalarında kullanılır. 120MHz transition frequency ile orta frekanslı elektronik devrelerde görev yapar. TO-92 paket formatında Through Hole montaj özelliğine sahiptir. 700mW maksimum güç dağıtımı kapasitesi ve 140 minimum DC akım kazancı (hFE) ile genel amaçlı amplifikasyon, switching ve sinyal işleme uygulamalarında tercih edilir. Endüstriyel kontrol devreleri, ses frekansı amplifikatörleri ve diskrit devre tasarımlarında yaygın olarak kullanılmıştır. Obsolete durumda olan bu komponentin yerine güncel alternatifler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 700 mW |
| Supplier Device Package | 3-NP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 25mA, 250mA |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
