Transistörler - Bipolar (BJT) - Tekil

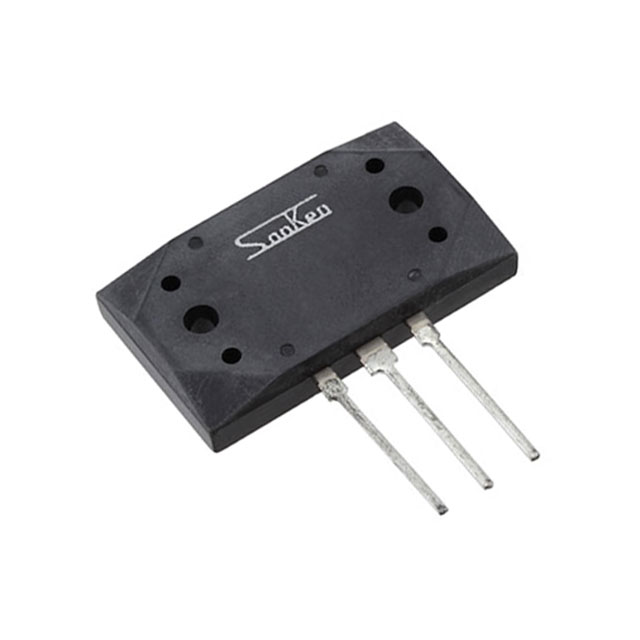

2SC3264
TRANS NPN 230V 17A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SC3264
2SC3264 Hakkında
2SC3264, Sanken Electric tarafından üretilen yüksek voltaj NPN bipolar transistördür. 230V maksimum Vce (Collector-Emitter) voltajı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 17A maksimum collector akımı ve 200W maksimum güç dağıtımı kapasitesi ile endüstriyel ve tüketici elektronik cihazlarında, anahtarlama ve amplifikasyon işlevlerinde yer alır. MT-200 (3-ESIP) paketinde sunulan komponen, Through Hole montajı desteklemektedir. 60MHz transition frequency ile orta hızlı anahtarlama uygulamalarına uygun olup, 150°C maksimum junction sıcaklığında çalışabilir. Obsolete durumundaki bu transistör, eski donanımların onarımı ve restorasyonunda tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5A, 4V |
| Frequency - Transition | 60MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | MT-200 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
