Transistörler - Bipolar (BJT) - Tekil

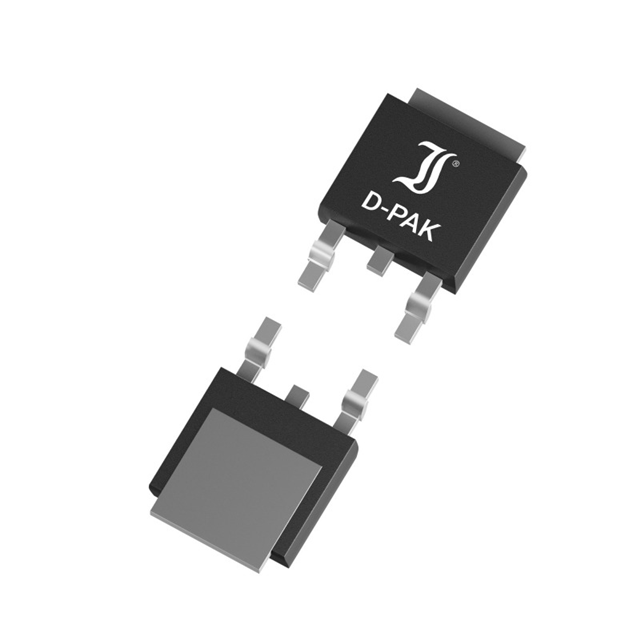

2SC2983
BJT ITO-220AC 160V 1500MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-252-3
- Seri / Aile Numarası
- 2SC2983
2SC2983 Hakkında
2SC2983, Diotec Semiconductor tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-252-3 DPak (SC-63) yüzey montajlı paketinde sunulan bu bileşen, anahtarlama ve sinyal amplifikasyon uygulamalarında kullanılır. 160V maksimum Vce(dağılma) gerilimi ve 1.5A maksimum kolektör akımı ile orta güç uygulamaları için tasarlanmıştır. 100MHz geçiş frekansı sayesinde relatif hızlı komütasyon işlemleri gerçekleştirebilir. 15W maksimum güç dağıtımı kapasitesi ile güç amplifikatörleri, ses devreleri, motor sürücüleri ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılmaktadır. 150°C çalışma sıcaklığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 100mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 15 W |
| Supplier Device Package | TO-252-3, DPak |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
