Transistörler - Bipolar (BJT) - Tekil

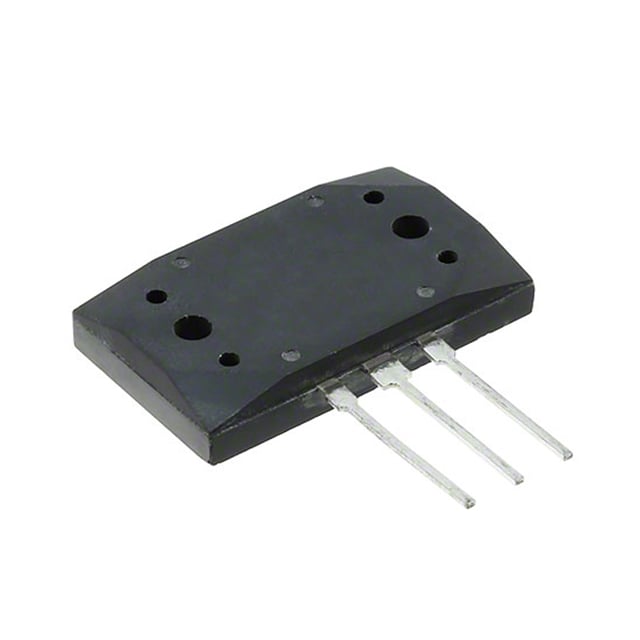

2SC2922
TRANS NPN 180V 17A MT-200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SC2922
2SC2922 Hakkında
2SC2922, Sanken Electric Co., Ltd. tarafından üretilen NPN tipi bipolar transistördür. MT-200 paketinde sunulan bu komponent, yüksek akım uygulamaları için tasarlanmıştır. 180V collector-emitter dağılım voltajı ve 17A maksimum collector akımı ile güç elektronikleri uygulamalarında kullanılır. 200W maksimum dissipasyon gücüne sahiptir. 50MHz transition frequency ile orta frekanslı anahtarlama devrelerinde, motor kontrol, güç kaynakları ve amplifikatör tasarımlarında uygulanabilir. Through-hole montaj türü, geleneksel PCB tasarımlarına uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 8V, 4V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | MT-200 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 180 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
