Transistörler - Bipolar (BJT) - Tekil

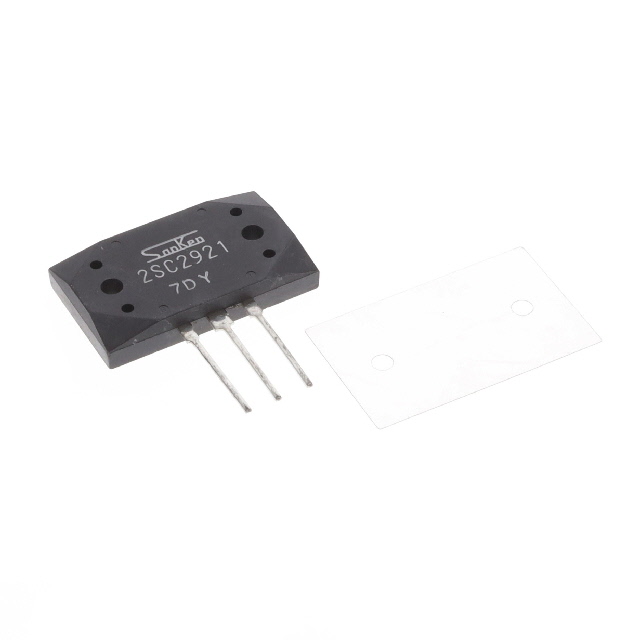

2SC2921
TRANS NPN 160V 15A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SC2921
2SC2921 Hakkında
2SC2921, Sanken Electric tarafından üretilen bir NPN tipi bipolar transistördür. 160V maksimum Vce ve 15A maksimum kolektör akımı ile yüksek güç uygulamalarında kullanılır. 150W maksimum güç yeteneğine ve 60MHz transition frekansına sahiptir. Through Hole MT-200 paketinde sunulan bu transistör, özellikle endüstriyel güç yönetimi, motor kontrolü ve anahtarlama uygulamalarında tercih edilir. 150°C maksimum çalışma sıcaklığı ve 2V saturasyon voltajı ile verimli performans sağlar. Günümüzde üretim durdurulmuş (Obsolete) olsa da, uygun alternatiflerin yerleştirilmesinin değerlendirilmesi gerekmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5A, 4V |
| Frequency - Transition | 60MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | MT-200 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
