Transistörler - Bipolar (BJT) - Tekil

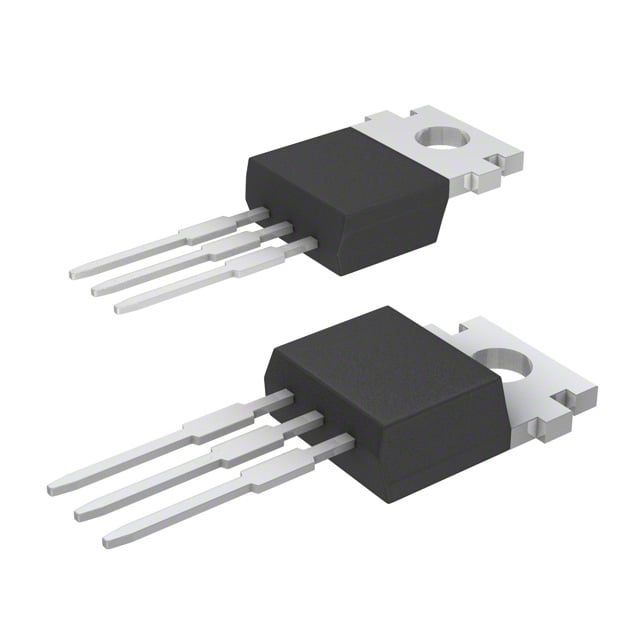

2SC2334(13)-S6-AZ
TRANSISTOR NPN TO-220AB
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3
- Seri / Aile Numarası
- 2SC2334
2SC2334(13)-S6-AZ Hakkında
2SC2334(13)-S6-AZ, Renesas Electronics tarafından üretilen NPN tip bipolar junction transistördür. TO-220-3 paketinde sunulan bu komponent, 7A maksimum kolektör akımı ve 100V kırılma gerilimi ile orta güç uygulamalarında kullanılır. 1.5W maksimum güç dağıtımı kapasitesine sahip transistör, 150°C'ye kadar çalışabilir. 40 minimum DC akım kazancı (hFE) ve 600mV doyum gerilimi özellikleri ile anahtarlama ve amplifikasyon devrelerinde yer alır. Through-hole montaj yöntemi ile PCB'ye direkt lehimlenir. Endüstriyel kontrol sistemleri, güç kaynakları ve motor kontrol uygulamalarında yaygın şekilde tercih edilir. Ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 7 A |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 3A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 1.5 W |
| Supplier Device Package | TO-220AB |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
