2SC15680R

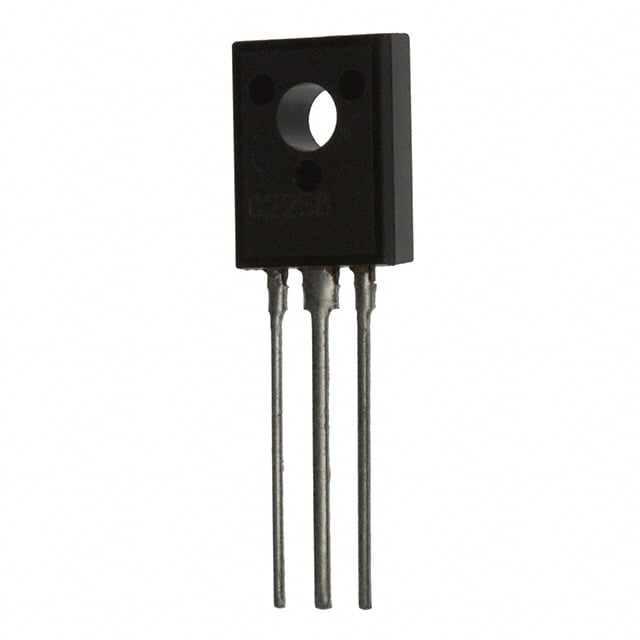

TRANS NPN 18V 1A TO-126
2SC15680R Hakkında
2SC15680R, Panasonic tarafından üretilen NPN tipinde bir bipolar junction transistördür (BJT). TO-126 paketinde sunulan bu transistör, maksimum 1A kollektör akımı ve 18V çalışma voltajı ile RF ve genel amaçlı amplifikasyon uygulamalarında kullanılır. 150MHz transition frequency'ye sahip olması, orta frekanslı sinyal işleme işlevlerine uygunluğunu gösterir. 130 minimum DC current gain (hFE), sabit akım amplifikasyonu sağlar. Through-hole montaj türü ile klasik PCB tasarımlarında kolaylıkla entegre edilebilir. Maksimum 1.2W güç dağıtımı kapasitesi ile sınırlı güç uygulamalarına uygundur. 150°C'ye kadar çalışabilme yeteneği, endüstriyel ortamlarda kullanımını mümkün kılar. Şu anda üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 130 @ 500mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 1.2 W |
| Supplier Device Package | TO-126B-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 18 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
