Transistörler - Bipolar (BJT) - Tekil

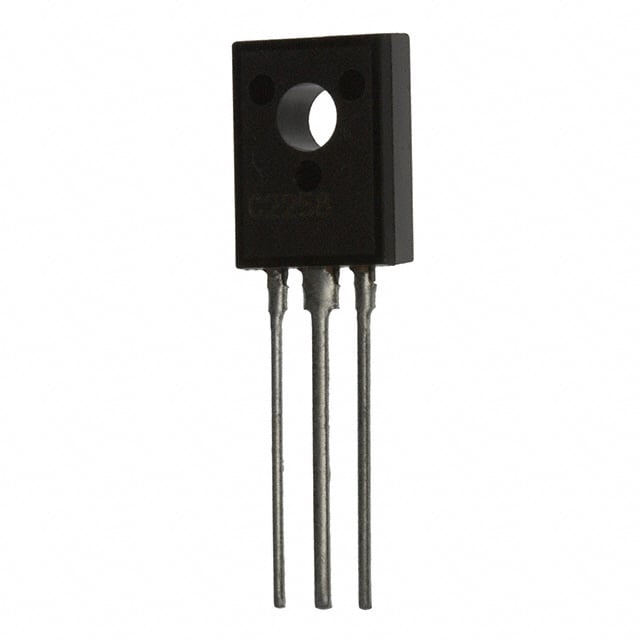

2SC1567AR
TRANS NPN 120V 0.5A TO-126
2SC1567AR Hakkında
2SC1567AR, Panasonic tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup TO-126 paketinde sunulmaktadır. Maksimum 500 mA kollektör akımı, 120 V kesme gerilimi ve 1.2 W güç kapasitesi ile genel amaçlı sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılan bir komponenttir. 130 (minimum) DC akım kazancı ve 120 MHz transition frekansı ile orta hızlı switching işlemleri gerçekleştirilebilir. Maksimum işletme sıcaklığı 150°C (TJ) olup, through-hole montaj tipi nedeniyle geleneksel PCB tasarımlarında tercih edilir. Uydu haberleşme, endüstriyel kontrol, ses amplifikatörleri ve güç kaynağı devrelerinde yaygın olarak uygulanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 130 @ 150mA, 10V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 1.2 W |
| Supplier Device Package | TO-126B-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 120 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
