2SC15670S

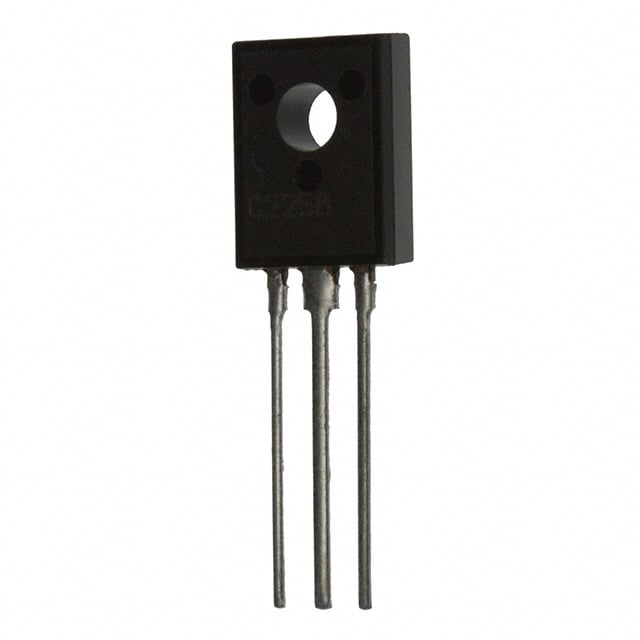

TRANS NPN 100V 0.5A TO-126
2SC15670S Hakkında
2SC15670S, Panasonic tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, TO-126 paketinde sunulmaktadır. 100V kolektör-emitter kırılma gerilimi ve maksimum 500mA kolektör akımı kapasitesi ile düşük güç uygulamalarında anahtarlama ve amplifikasyon işlevleri görmektedir. 150°C maksimum işletme sıcaklığında 1.2W güç yayabilen bu transistör, 120MHz transition frequency ile orta frekanslı devreler için uygundur. DC akım kazancı (hFE) 150mA, 10V'ta minimum 185 değerindedir. TO-225AA/TO-126-3 paket seçenekleriyle genel amaçlı sinyal işleme, aşama amplifikasyonu ve mantık seviyesi anahtarlaması uygulamalarında kullanılmaktadır. Doy durumunda (saturated) 400mV'luk düşük Vce değeri, verimli anahtar işlemi sağlamaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 185 @ 150mA, 10V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 1.2 W |
| Supplier Device Package | TO-126B-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
