Transistörler - Bipolar (BJT) - Tekil

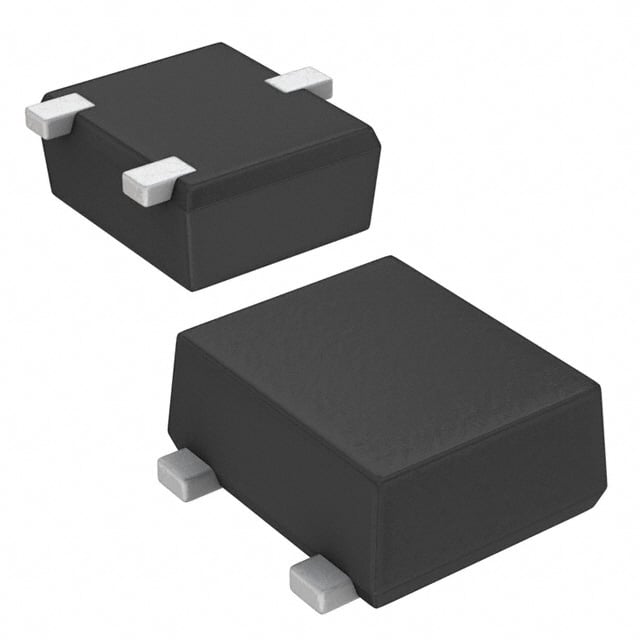

2SB1733TL
TRANS PNP 30V 1A TUMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SB1733
2SB1733TL Hakkında
2SB1733TL, ROHM Semiconductor tarafından üretilen bir PNP tipi bipolar junction transistör (BJT) olup, yüksek hız anahtarlama ve amplifikasyon uygulamalarında kullanılır. 30V maksimum Vce derecelendirilmesi ve 1A kollektör akımı ile düşük gücü kullanan devreler, ses frekansı amplifikatörleri ve hızlı anahtarlama devreleri için uygun bir çözümdür. 320MHz geçiş frekansı ve 270 minimum DC akım kazancı (hFE) ile kontrollü amplifikasyon sağlar. Surface mount TUMT3 paketinde tasarlanmıştır ve 150°C maksimum junction sıcaklığında çalışabilir. 800mW maksimum güç harcaması ile kompakt tasarımlara entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 100mA, 2V |
| Frequency - Transition | 320MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TUMT3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 25mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
