Transistörler - Bipolar (BJT) - Tekil

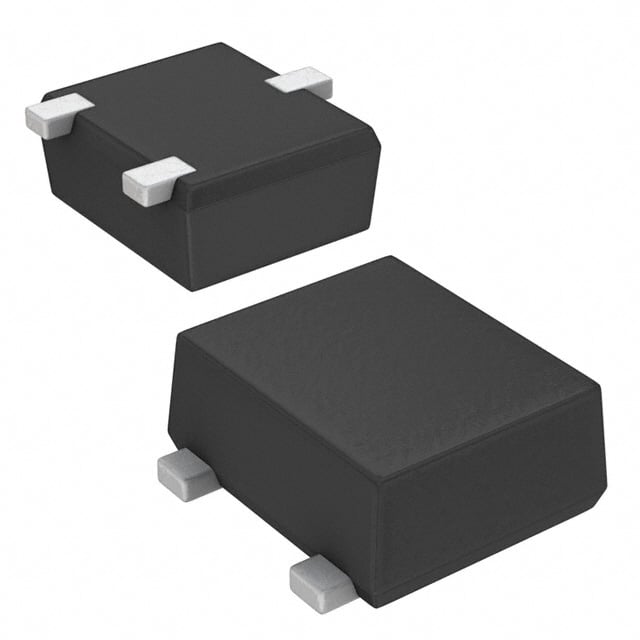

2SB1732TL
TRANS PNP 12V 1.5A TUMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SB1732
2SB1732TL Hakkında
2SB1732TL, ROHM Semiconductor tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup yüksek frekanslı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 12V maksimum Vce rating ve 1.5A kolektör akımı kapasitesi ile orta güç uygulamalarına uygundur. 400MHz geçiş frekansı sayesinde hızlı sinyal işleme gerektiren devrelerde tercih edilir. 270 minimum DC akım kazancı (hFE) ile güvenilir amplifikasyon sağlar. Surface Mount TUMT3 paket tipi kompakt tasarımlar için idealdir. Tüketici elektroniği, bilgisayar periferik ve ses amplifikasyon devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 200mA, 2V |
| Frequency - Transition | 400MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 400 mW |
| Supplier Device Package | TUMT3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 25mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
