Transistörler - Bipolar (BJT) - Tekil

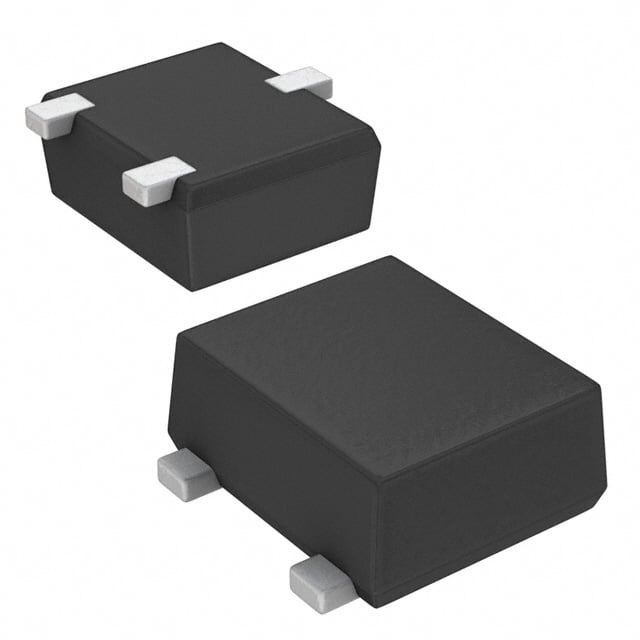

2SB1731TL
TRANS PNP 30V 1.5A TUMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SB1731
2SB1731TL Hakkında
2SB1731TL, ROHM Semiconductor tarafından üretilen yüzey monte PNP tipinde bipolar junction transistördür. 30V maksimum Vce derecelendirmesi ve 1.5A maksimum kolektör akımı ile orta güç uygulamalarında kullanılmaya uygundur. 280MHz transition frekansı, 270 minimum DC akım kazancı ve 400mW maksimum güç derecelendirmesi ile anahtarlama ve sinyal amplifikasyon devrelerinde çalışır. Düşük 370mV doyum voltajı ile verimli anahtar işlemi sağlar. TUMT3 paket, kompakt yüzey monte tasarımlarında kullanılır. Tüketici elektroniği, endüstriyel kontrol, ses amplifikatörleri ve güç yönetimi uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 100mA, 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 400 mW |
| Supplier Device Package | TUMT3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 370mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
