Transistörler - Bipolar (BJT) - Tekil

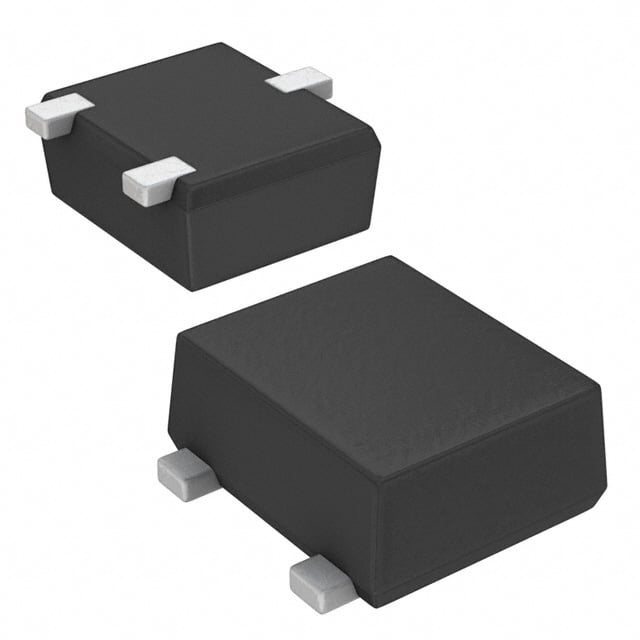

2SB1730TL
TRANS PNP 12V 2A TUMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SB1730
2SB1730TL Hakkında
2SB1730TL, ROHM Semiconductor tarafından üretilen PNP tipi bipolar junction transistördür. Surface mount TUMT3 paketinde sunulan bu transistör, maksimum 2A kolektör akımı ve 12V çalışma voltajı ile tasarlanmıştır. 360MHz transition frequency'si sayesinde orta frekanslı uygulamalarda kullanılabilir. 400mW maksimum güç dağılımı kapasitesiyle, ses amplifikatörleri, darbe devreler, anahtarlama uygulamaları ve genel sinyal işleme devrelerinde tercih edilir. Düşük ICBO akımı (100nA maksimum) ve yeterli hFE değeri (270@200mA) ile stabil çalışma sağlar. 180mV saturasyon voltajı ile verimli anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 200mA, 2V |
| Frequency - Transition | 360MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 400 mW |
| Supplier Device Package | TUMT3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 180mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
