Transistörler - Bipolar (BJT) - Tekil

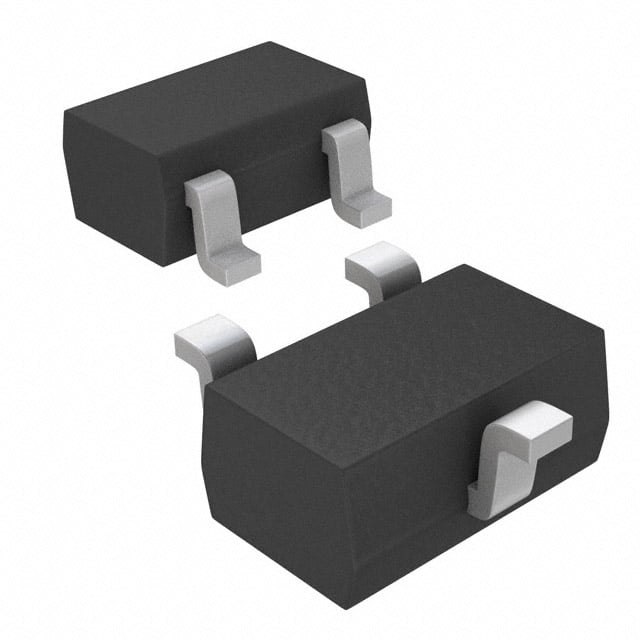

2SB1679G0L
TRANS PNP 10V 0.5A SMINI-3
2SB1679G0L Hakkında
2SB1679G0L, Panasonic tarafından üretilen bir PNP tipi bipolar junction transistördür (BJT). Surface mount SC-85 (SMini3-F2) paketinde sunulan bu bileşen, düşük güç uygulamalarında anahtarlama ve amplifikasyon işlevleri gerçekleştirir. 10V maksimum Vce ile 500mA'ye kadar kolektör akımı sağlayabilir. 130MHz transition frequency ile RF ve yüksek hızlı dijital devrelerde kullanılabilir. 150mW maksimum güç yönetimi kapasitesi sayesinde portatif cihazlar, ses amplifikatörleri ve kontrol devrelerinde uygundur. 130 minimum hFE değeri ile kararlı akım kazancı sağlar. Not: Bu bileşen üretimi sonlandırılmış (obsolete) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 130 @ 500mA, 2V |
| Frequency - Transition | 130MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-85 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Supplier Device Package | SMini3-F2 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 8mA, 400mA |
| Voltage - Collector Emitter Breakdown (Max) | 10 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
