Transistörler - Bipolar (BJT) - Tekil

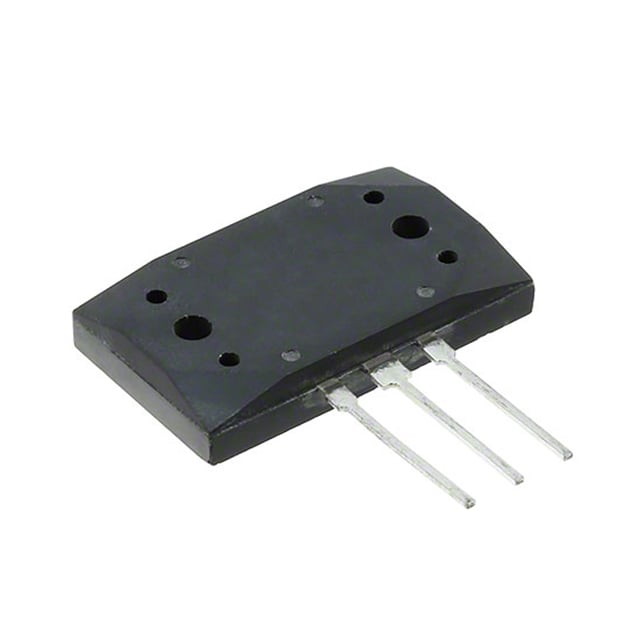

2SB1648
TRANS PNP DARL 150V 17A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SB1648
2SB1648 Hakkında
2SB1648, Sanken Electric tarafından üretilen PNP Darlington transistördür. 150V collector-emitter breakdown voltajı ve 17A maksimum collector akımı ile yüksek akım uygulamalarında kullanılmaya uygundur. 5000 minimum DC current gain (hFE) değeri sayesinde düşük base akımıyla kontrol edilebilir. 200W maksimum güç derecelendirmesi ve 2.5V saturation voltajı ile güç anahtarlama ve sürücü uygulamalarında tercih edilir. MT-200 (3-ESIP) through-hole paketinde sunulan bu transistör, endüstriyel kontrol devreleri, motor sürücüleri ve güç amplifikatörü tasarımlarında yaygın olarak kullanılır. 45MHz transition frequency ile orta hızlı anahtarlama uygulamalarını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 10A, 4V |
| Frequency - Transition | 45MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | MT-200 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 1.2A, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
