Transistörler - Bipolar (BJT) - Tekil

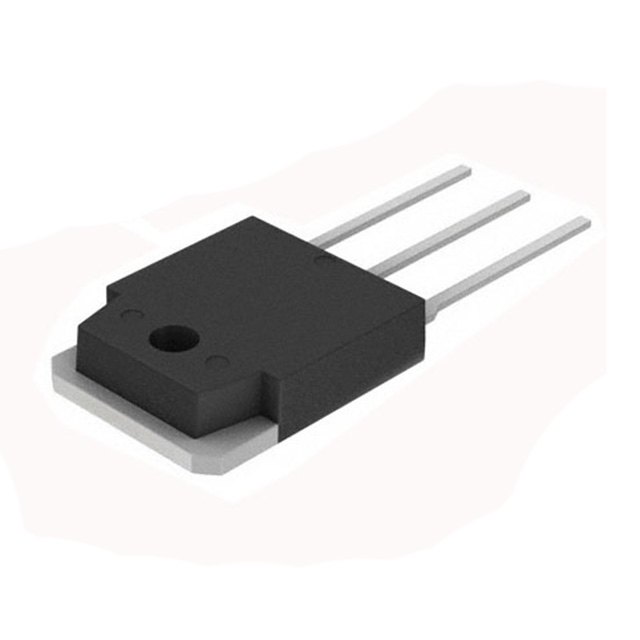

2SB1647
TRANS PNP DARL 150V 15A TO-3P
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-3
- Seri / Aile Numarası
- 2SB1647
2SB1647 Hakkında
2SB1647, Sanken Electric tarafından üretilen PNP Darlington transistörüdür. TO-3P (SC-65-3) paketinde sunulan bu komponent, yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 15A kolektor akımı, 150V gerilim dayanımı ve 5000 minimum DC akım kazancı (hFE) ile güç amplifikasyon devrelerinde, motor kontrolü, aydınlatma sistemleri ve endüstriyel anahtarlama uygulamalarında tercih edilir. 45MHz geçiş frekansı, 130W maksimum disipasyon gücü ve 150°C çalışma sıcaklığı ile geniş kullanım alanlarına sahiptir. Darlington yapısı sayesinde düşük giriş akımı ile büyük çıkış akımlarını kontrol edebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 10A, 4V |
| Frequency - Transition | 45MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 130 W |
| Supplier Device Package | TO-3P |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 10mA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
