Transistörler - Bipolar (BJT) - Tekil

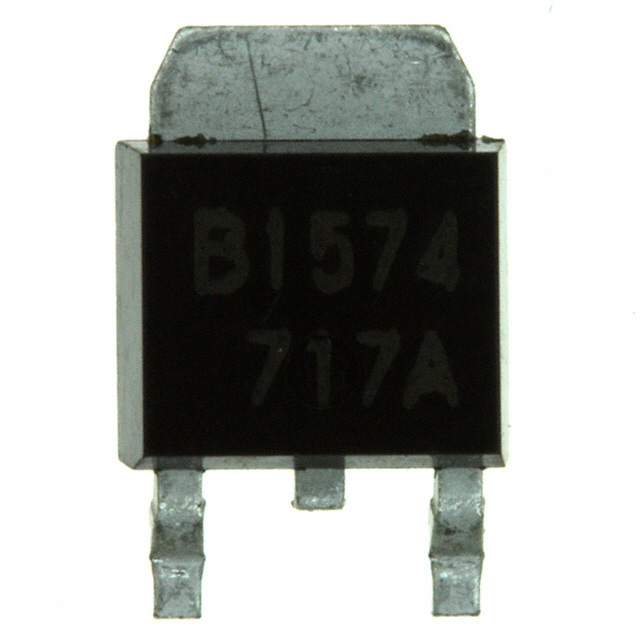

2SB157400L
TRANS PNP 50V 2A U-G2
2SB157400L Hakkında
2SB157400L, Panasonic tarafından üretilen yüksek akım PNP bipolar transistördür. Surface mount TO-252 (DPak) paketinde sunulan bu transistör, 50V collector-emitter gerilim desteği ve 2A maksimum collector akımı ile orta güç uygulamalarında kullanılır. 10W maksimum güç dağıtım kapasitesi, 80MHz transition frekansı ve 120 minimum hFE değeri ile ses amplifikatörleri, güç anahtarları ve motor sürücü devrelerinde yer alır. 150°C işletme sıcaklığı aralığında stabil çalışma sağlar. Kollektor cutoff akımı 100nA ile sınırlanmıştır. Not: Bu ürün üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 200mA, 2V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power - Max | 10 W |
| Supplier Device Package | U-G2 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
