Transistörler - Bipolar (BJT) - Tekil

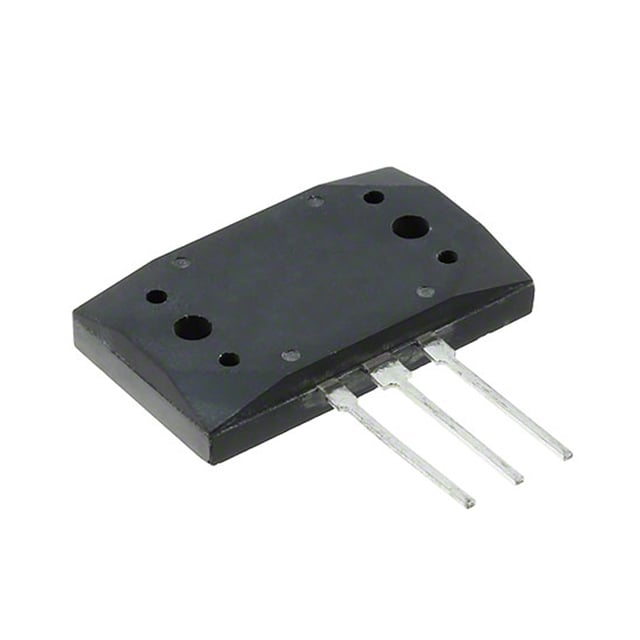

2SB1570
TRANS PNP DARL 150V 12A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SB1570
2SB1570 Hakkında
2SB1570, Sanken Electric tarafından üretilen PNP Darlington transistördür. 150V kollektör-emiter kırılma gerilimi ve 12A maksimum kollektör akımı ile güç uygulamalarında kullanılır. 150W güç dağıtım kapasitesi ve 5000 minimum hFE kazancı ile motor kontrol, röle sürücüleri ve güç anahtarlama devrelerinde uygulanabilir. MT-200 paketinde sunulan bileşen, 150°C'ye kadar işletim sıcaklığında çalışabilir. Maksimum doyum gerilimi 2.5V olup, 50MHz geçiş frekansına sahiptir. Endüstriyel ve tüketici elektronik uygulamalarında anahtarlama ve amplifikasyon görevlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 12 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 7A, 4V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | MT-200 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 7mA, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
