Transistörler - Bipolar (BJT) - Tekil

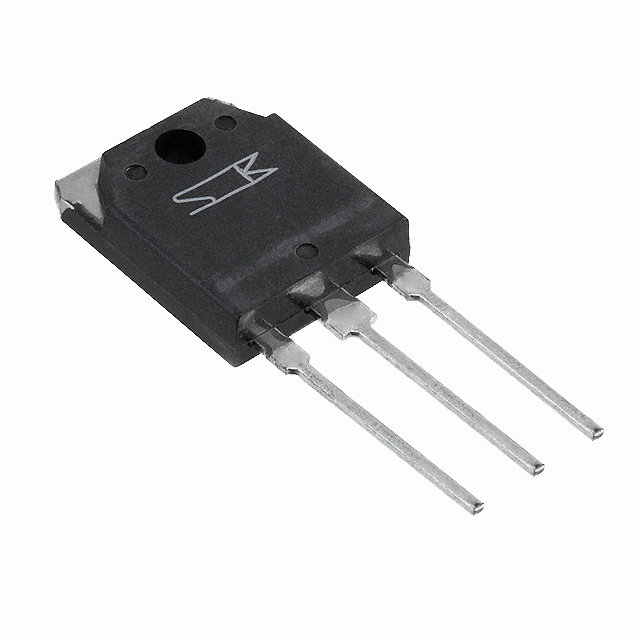

2SB1560
TRANS PNP DARL 150V 10A TO-3P
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-3
- Seri / Aile Numarası
- 2SB1560
2SB1560 Hakkında
2SB1560, Sanken Electric tarafından üretilen PNP Darlington transistörüdür. TO-3P metal kasa içinde sunulan bu bileşen, 150V kollektör-emitter gerilim ve 10A maksimum kollektör akımı ile yüksek güç uygulamalarında kullanılır. 100W güç kapasitesi ve 5000 minimum DC akım kazancı (hFE) ile özellikle güç amplifikasyon, motor kontrolü ve anahtarlama devrelerinde tercih edilir. 50MHz geçiş frekansı ve 150°C maksimum çalışma sıcaklığı endüstriyel uygulamalara uygun tasarımdır. 2.5V doyum gerilimi düşük enerji kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 7A, 4V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 100 W |
| Supplier Device Package | TO-3P |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 7mA, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
