Transistörler - Bipolar (BJT) - Tekil

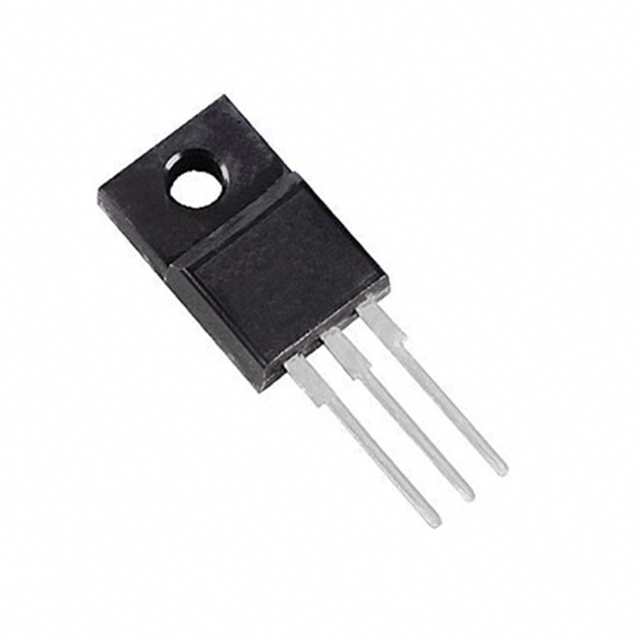

2SB1366F-Y-BP
TRANSISTOR TO-92 MOD
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2SB1366F
2SB1366F-Y-BP Hakkında
2SB1366F-Y-BP, Micro Commercial Components tarafından üretilen PNP tipi bipolar junction transistördür. TO-220-3 paketinde sunulan bu transistör, maksimum 3A kolektör akımı ve 2W güç yeteneğine sahiptir. 60V maksimum kolektör-emitter gerilimi ile orta güç uygulamalarında kullanılır. 500mA akımda en az 100 DC akım kazancı (hFE) sağlar. -55°C ile +150°C arasında güvenilir çalışma sunar. Anahtarlama ve amplifikasyon devreleri, motor kontrol uygulamaları ve güç yönetim sistemlerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 500mA, 5V |
| Frequency - Transition | 9MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 2 W |
| Supplier Device Package | TO-220F |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 200mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
