Transistörler - Bipolar (BJT) - Tekil

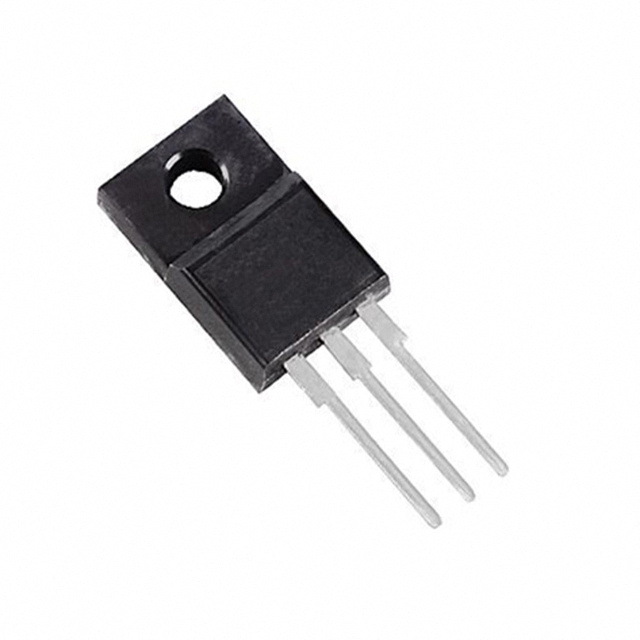

2SB1366F-O-BP
TRANSISTOR TO-92 MOD
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2SB1366F
2SB1366F-O-BP Hakkında
2SB1366F-O-BP, Micro Commercial Components tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-220-3 Full Pack paketinde sunulan bu bileşen, yüksek akım uygulamalarında kullanılır. Maksimum 3A kolektör akımına ve 60V yıkılma gerilimi dayanımına sahip olup, 2W güç dağıtma kapasitesine sahiptir. DC akım kazancı (hFE) 500mA akımda 60 değerindedir. -55°C ile 150°C arasında çalışabilir ve endüstriyel kontrol sistemleri, güç yönetimi devreleri ve anahtarlama uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 500mA, 5V |
| Frequency - Transition | 9MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 2 W |
| Supplier Device Package | TO-220F |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 200mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
