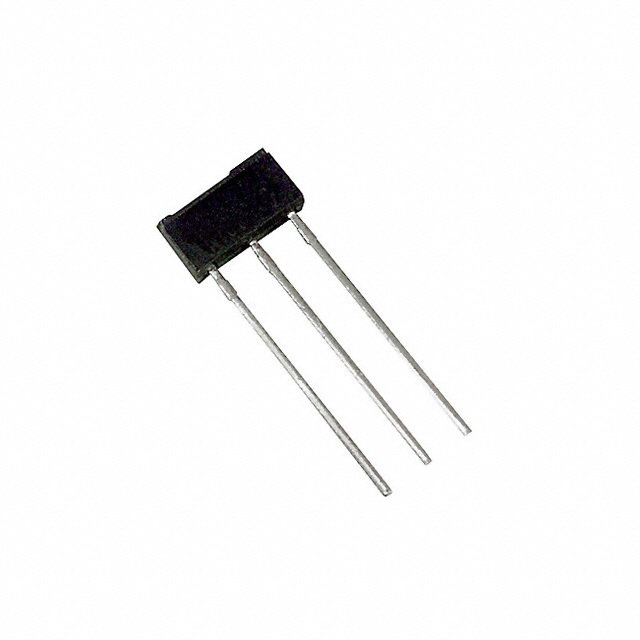

2SB1321A0A
TRANS PNP 50V 0.5A MT-1
2SB1321A0A Hakkında
2SB1321A0A, Panasonic tarafından üretilen PNP tipi bipolar junction transistördür (BJT). 50V maksimum collector-emitter gerilimi ve 500mA maksimum collector akımı ile çalışabilir. 200MHz transition frequency'si ile orta hızlı anahtarlama ve amplifikasyon uygulamalarında kullanıma uygundur. 600mW maksimum güç tüketimi ile düşük ve orta güçlü devrelerde tercih edilir. 150°C maksimum junction sıcaklığında çalışabilir. Through-hole MT-1 paketinde sunulur. Ses amplifikatörleri, darbe üreteçleri, anahtarlama devreleri ve genel amaçlı amplifikasyon uygulamalarında yaygın olarak kullanılmıştır. Lojik devreler ile uyumlu sürücü olarak da çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 85 @ 10mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 600 mW |
| Supplier Device Package | MT-1-A1 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
