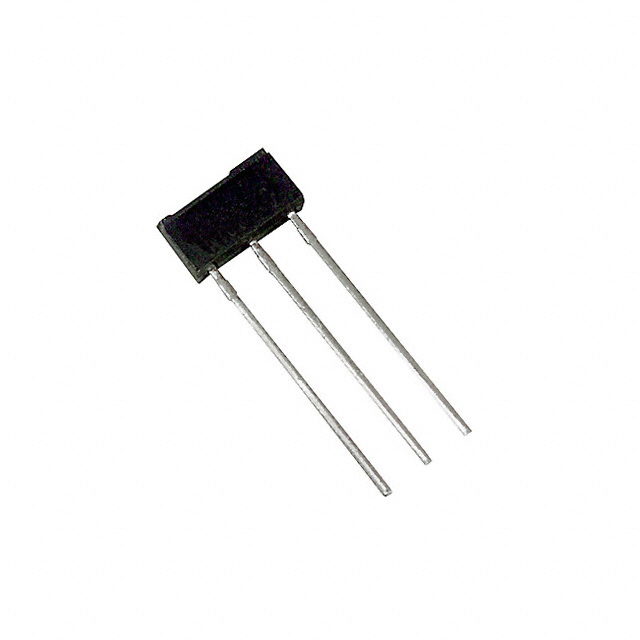

2SB1320A0A
TRANS PNP 50V 0.1A MT-1
2SB1320A0A Hakkında
2SB1320A0A, Panasonic tarafından üretilen PNP tipi bipolar transistördür. 50V collector-emitter gerilimi ve 100mA maksimum collector akımı ile düşük güç uygulamalarında kullanılır. 80MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirebilir. MT-1 paketinde Through Hole montajı için tasarlanmıştır. 160 minimum DC current gain (hFE) ile sinyal amplifikasyonu sağlar. Maksimum 400mW güç tüketimi ile batarya ve hafif güç kaynaklı devrelerde uygulanır. 150°C çalışma sıcaklığı ile geniş sıcaklık aralığında çalışabilir. Kontrol devreleri, anahtarlama devreleri ve düşük frekanslı amplifikasyon uygulamalarında tercih edilir. Ürün obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 2mA, 10V |
| Frequency - Transition | 80MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 400 mW |
| Supplier Device Package | MT-1-A1 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
