2SB1219GSL

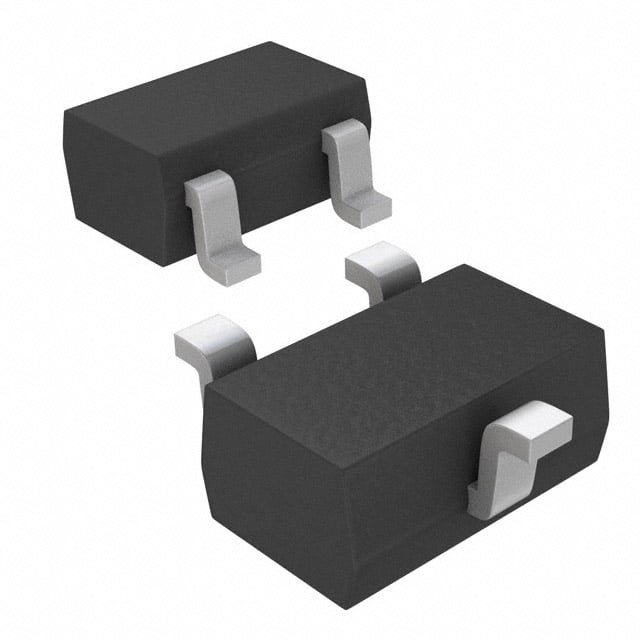

TRANS PNP 50V 0.5A SMINI-3
2SB1219GSL Hakkında
2SB1219GSL, Panasonic üretimi bir PNP bipolar junction transistördür (BJT). 50V kollektör-emitter breakdown voltajı ve 500mA maksimum kollektör akımı ile orta güç uygulamalarında kullanılır. 150mW güç disipasyon kapasitesi ve 200MHz transition frekansı ile sinyal amplifikasyon ve switching işlemleri gerçekleştirilebilir. 170 minimum DC akım kazancı (hFE) sayesinde akım kazancı uygulamalarında tercih edilir. Surface mount SC-85 (SMini-3) paketinde sunulan bu bileşen, 150°C'ye kadar çalışabilir. Şu anda üretimi durdurulmuş (obsolete) olmakla birlikte, uyumlu alternatif bileşenler bulunabilir. Audiofrekanslı amplifikatörler, kontrol devreleri ve genel amaçlı switching uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 170 @ 150mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-85 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Supplier Device Package | SMini3-F2 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
