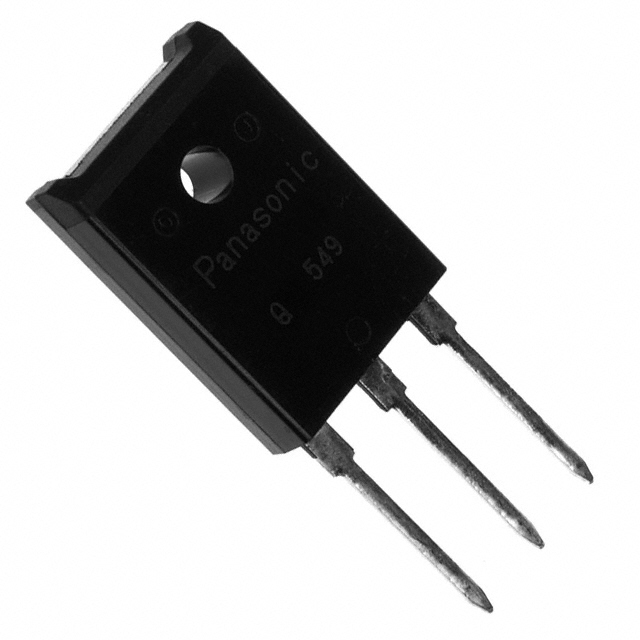

2SB11540Q
TRANS PNP 80V 10A TOP-3F
2SB11540Q Hakkında
2SB11540Q, Panasonic tarafından üretilen PNP tipinde bipolar junction transistörtür (BJT). TOP-3F paket tipinde sunulan bu komponent, maksimum 10A collector akımı ve 80V collector-emitter breakdown voltajı ile orta güçlü uygulamalarda kullanılmak üzere tasarlanmıştır. 3W maksimum güç tüketimine sahip transistör, 90 minimum DC current gain (hFE) ve 30MHz transition frequency özellikleriyle donatılmıştır. 150°C maksimum operating temperature ile çalışabilir. Through-hole montaj türüne sahip bu komponent, güç yönetimi devreleri, motor kontrol, amplifikasyon ve anahtar uygulamalarında kullanılır. 1.5V maksimum Vce saturation voltajı ile verimli anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 90 @ 3A, 2V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
