Transistörler - Bipolar (BJT) - Tekil
2SB1143T

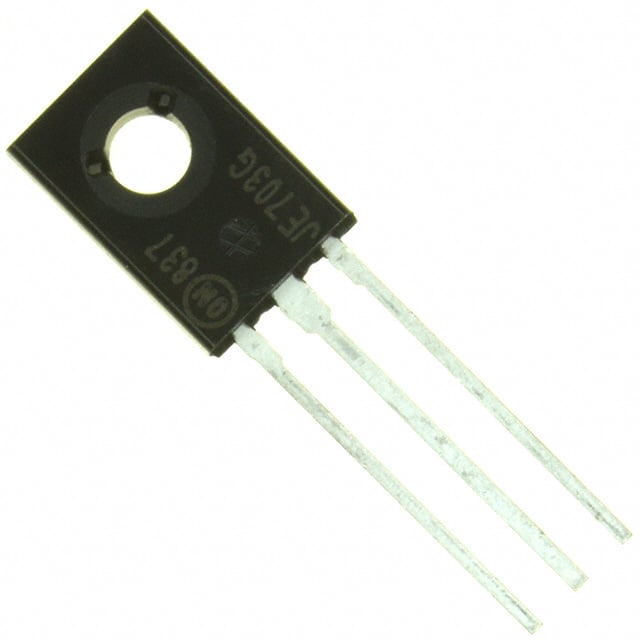

TRANS PNP 50V 4A TO126ML
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2SB1143
2SB1143T Hakkında
2SB1143T, Rochester Electronics tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-126-3 paketinde sunulan bu transistör, 50V maksimum collector-emitter gerilimi ve 4A maksimum collector akımı ile orta güçlü anahtarlama ve amplifikasyon uygulamalarında kullanılır. 150MHz transition frekansı, 200 minimum DC akım kazancı (hFE) ve 1.5W maksimum güç tüketimiyle, endüstriyel kontrol devrelerinde, güç anahtarlaması ve sinyal amplifikasyonu görevlerinde yer almıştır. 150°C işletme sıcaklığı desteği ile değişken ortam koşullarında çalışabilen bu bileşen günümüzde üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 1.5 W |
| Supplier Device Package | TO-126ML |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
