Transistörler - Bipolar (BJT) - Tekil

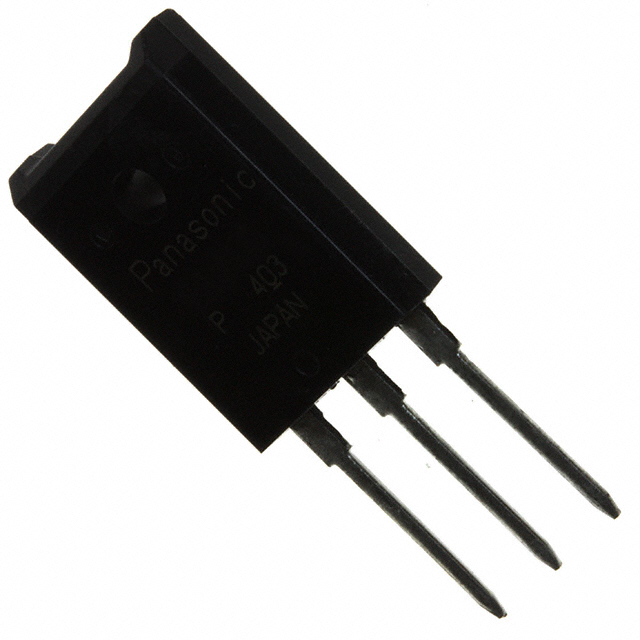

2SB10540P
TRANS PNP 100V 5A TOP-3F
2SB10540P Hakkında
2SB10540P, Panasonic tarafından üretilen PNP tipi bipolar transistördür. TOP-3F paketinde sunulan bu transistör, maksimum 5A kolektör akımı ve 100V kırılma gerilimi ile çalışabilmektedir. 3W güç disipasyon kapasitesi ve 20MHz geçiş frekansı sayesinde orta frekanslı anahtarlama ve sinyal amplifikasyonu uygulamalarında kullanılır. 150°C maksimum çalışma sıcaklığı, 100 minimum akım kazancı (hFE) ve 2V doyum gerilimi özellikleri ile endüstriyel kontrol devreleri, motor kontrol, güç anahtarlama ve amplifier uygulamalarına uygundur. Through-hole montaj türü, bakım ve onarım işlemlerini kolaylaştırır. Mevcut olmaması nedeniyle yeni tasarımlarda eşdeğer modern PNP transistörlerin kullanılması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 50µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1A, 5V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 300mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
