Transistörler - Bipolar (BJT) - Tekil

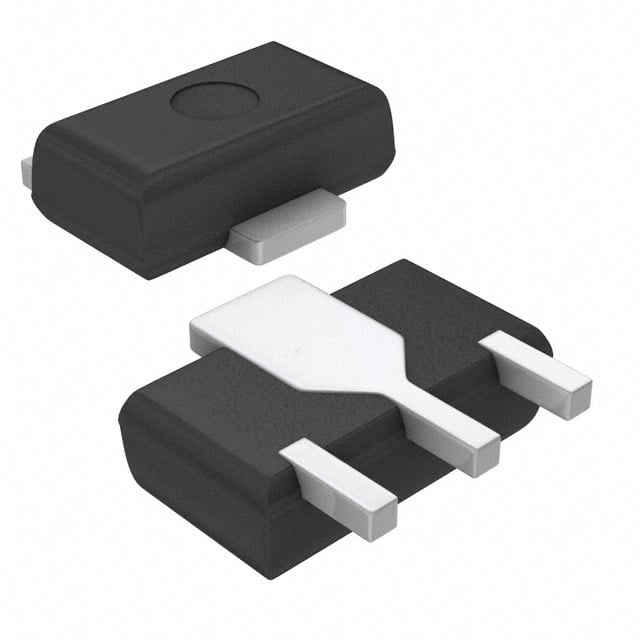

2SB09560RL
TRANS PNP 20V 1A MINI-PWR
2SB09560RL Hakkında
2SB09560RL, Panasonic tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-243AA paket içinde sunulan bu bileşen, 1A maximum kolektör akımı ve 20V maksimum Vce-BO desen voltajı ile çalışır. 200MHz transition frequency özelliğine sahip olan transistör, 130 minimum DC current gain (hFE) değeri ile 500mA, 2V koşullarında karakterize edilmiştir. 1W maksimum güç derecelendirmesi ve 500mV maksimum doyum voltajı (50mA base, 1A kolektör akımında) düşük seviye sinyal anahtarlama ve güç uygulamalarında kullanılabilir. 150°C çalışma sıcaklığına kadar dayanabilen ve yüzey montajı (SMD) uyumlu olan bu bileşen, kompakt elektronik tasarımlarında yer kazanmaya yardımcı olur. Lojistik duruşu itibariyle üretim durdurulmuş olsa da, devre tasarımlarında referans alınabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 130 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MiniP3-F1 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
