Transistörler - Bipolar (BJT) - Tekil

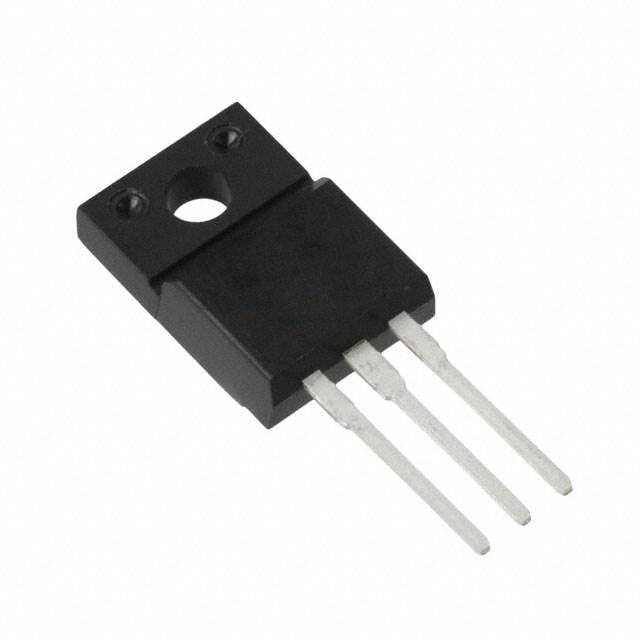

2SB09420P
TRANS PNP 60V 4A TO-220F
- Üretici
- Panasonic
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2SB09420P
2SB09420P Hakkında
2SB09420P, Panasonic tarafından üretilen PNP bipolar junction transistörtür (BJT). TO-220-3 paketinde sunulan bu transistör, maksimum 60V kolektör-emitter gerilimi ve 4A kolektör akımına dayanabilir. 2W güç sınırlaması ile orta güçlü uygulamalarda kullanılmak üzere tasarlanmıştır. 120 minimum DC akım kazancı (hFE) ve 30MHz transition frequency ile anahtarlama ve amplifikasyon uygulamalarında yer alabilir. Through-hole montaj tipi ile PCB'ye doğrudan lehimleme yapılır. Maksimum çalışma sıcaklığı 150°C (TJ) olan bu bileşen, endüstriyel ve tüketici elektroniğinde güç yönetimi ve sinyal işleme devrelerinde uygulanabilir. Güncel üretimdeki alternatif bileşenler tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 700µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1A, 4V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 2 W |
| Supplier Device Package | TO-220F-A1 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 400mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
