Transistörler - Bipolar (BJT) - Tekil

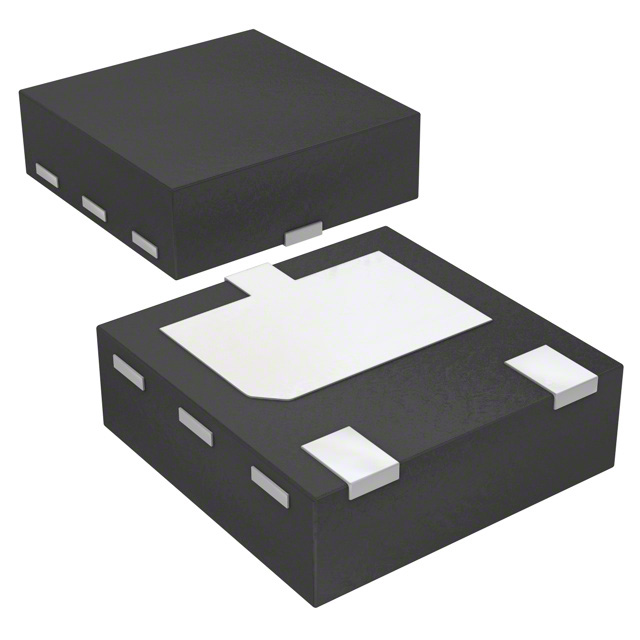

2SAR564F3TR
SMALL AND EXCELLENT THERMAL COND
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- 2SAR564F3
2SAR564F3TR Hakkında
2SAR564F3TR, ROHM Semiconductor tarafından üretilen yüksek frekans PNP bipolar transistörüdür. 4A maksimum kollektör akımı ve 220MHz geçiş frekansı ile anahtarlama ve amplifikasyon uygulamalarında kullanılır. 80V maksimum Vce breakdown voltajı ve 1W güç derecelemesi ile orta güç devrelerde çalışabilir. 3-UDFN Exposed Pad paketlemesi ile kompakt tasarımlar için uygundur. Düşük Vce doyum gerilimi (360mV @ 2A) ile verimli anahtarlama sağlar. Işık yayıcı devreleri, amplifikatörler ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 500mA, 3V |
| Frequency - Transition | 220MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | HUML2020L3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 360mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
