Transistörler - Bipolar (BJT) - Tekil

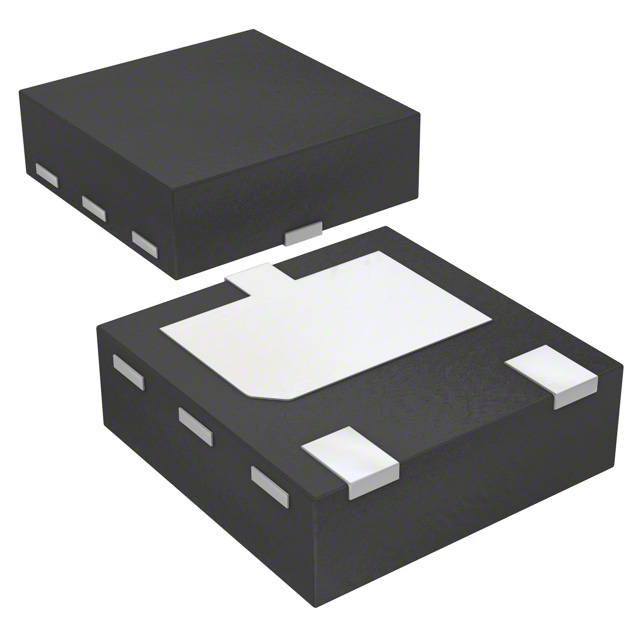

2SAR563F3TR
SMALL AND EXCELLENT THERMAL COND
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- 2SAR563F
2SAR563F3TR Hakkında
2SAR563F3TR, ROHM Semiconductor tarafından üretilen düşük güçlü PNP bipolar junction transistördür. 3-pin UDFN SMD paketinde sunulan bu bileşen, yüksek hızlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 6A maksimum kolektör akımı, 200MHz geçiş frekansı ve 50V VCEO dalgalanma gerilimi ile kompakt tasarımlara uygun bir çözüm sağlar. 1W maksimum güç yayılımı ve açığa çıkarılan pad termal iletkenliği sayesinde etkin ısı dağılımı yapabilir. DC akım kazancı 180 (500mA, 3V'de) ile uygun olan bu transistör, tüketici elektroniği, endüstriyel kontrol devreleri ve ses amplifikatörleri gibi uygulamalarda tercih edilir. -40°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 500mA, 3V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | HUML2020L3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
