Transistörler - Bipolar (BJT) - Tekil

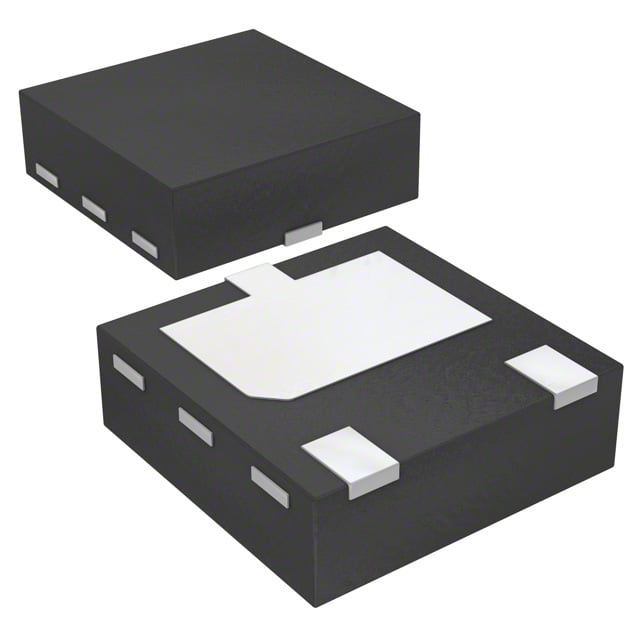

2SAR562F3TR
PNP DRIVER TRANSISTOR
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- 2SAR562F3
2SAR562F3TR Hakkında
2SAR562F3TR, ROHM Semiconductor tarafından üretilen yüksek hızlı PNP bipolar junction transistöre (BJT) dir. 3-UDFN Exposed Pad kasa türünde sunulan bu bileşen, sürücü uygulamaları ve sinyal işleme devrelerinde kullanılmak üzere tasarlanmıştır. 6A maksimum kolektör akımı, 180MHz transition frequency ve 200 minimum DC akım kazancı (hFE) özellikleri ile hızlı komütasyon gerektiren devrelerde etkin bir şekilde çalışır. 30V maksimum BVCEO (kolektör-emitör bozulma gerilimi) ve 1W maksimum güç sınırlaması ile düşük-orta güç uygulamalarına uygundur. 150°C'ye kadar işletme sıcaklığında güvenilir performans sunar. LED sürücüleri, kontrol devreleri ve ses amplifikasyon uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 180MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | HUML2020L3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
