Transistörler - Bipolar (BJT) - Tekil

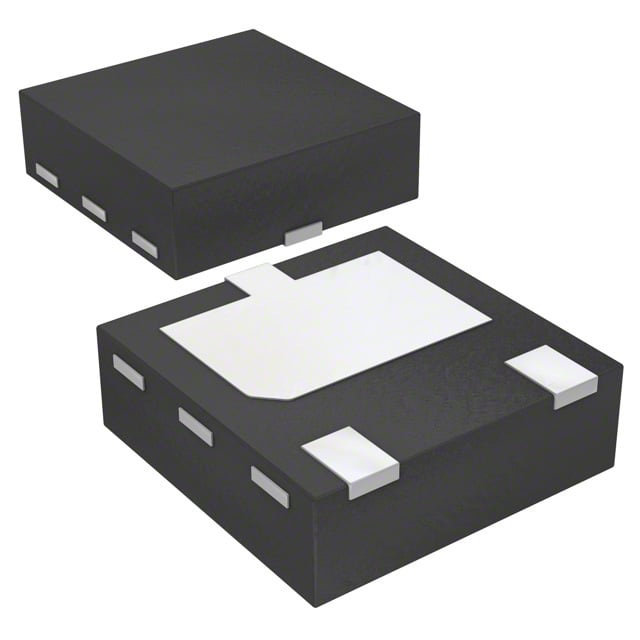

2SAR542F3TR
TRANS PNP 30V 3A HUML2020L3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- 2SAR542F3
2SAR542F3TR Hakkında
2SAR542F3TR, ROHM Semiconductor tarafından üretilen yüksek akım kapasiteli PNP bipolar junction transistördür. 3A maksimum collector akımı ve 30V breakdown voltajı ile orta güç uygulamalarında kullanılır. 240MHz transition frequency özelliğine sahip bu transistör, hızlı anahtarlama işlemleri gerektiren devrelerde tercih edilir. 2.1W maksimum güç disipasyon kapasitesi ile motor sürücüleri, güç amplifikatörleri ve çeşitli anahtarlama uygulamalarında yer alır. Surface mount 3-UDFN Exposed Pad paketinde sunulan bileşen, -55°C ile +150°C arasında stabil çalışır. 200mV saturation voltajı ile düşük güç kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 240MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 2.1 W |
| Supplier Device Package | HUML2020L3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
