Transistörler - Bipolar (BJT) - Tekil

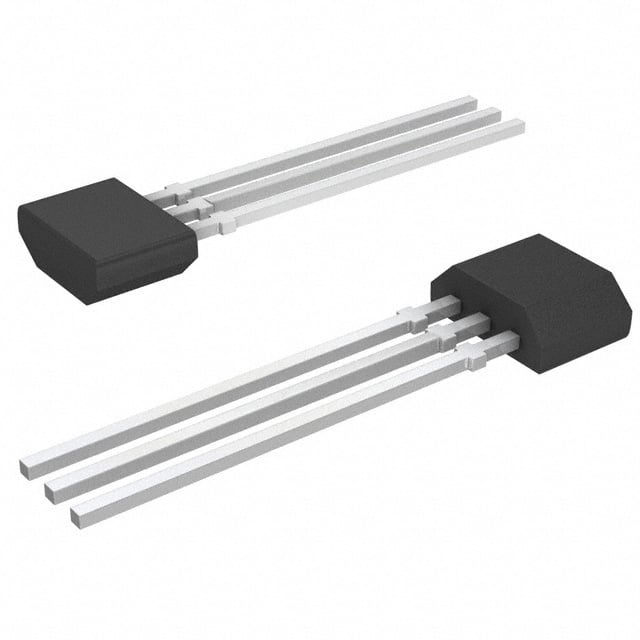

2SA933AS-S-BP
TRANSISTOR TO-92
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SA933
2SA933AS-S-BP Hakkında
2SA933AS-S-BP, Micro Commercial Components tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-92 paketinde sunulan bu transistör, maksimum 150mA kolektör akımı ve 270 minimum DC akım kazancı ile orta güç uygulamalarında kullanılır. 120MHz transition frekansı ile hızlı anahtarlama işlemleri gerçekleştirebilir. Maksimum 200mW güç dağıtımı kapasitesi ile küçük sinyali yükselten devrelerde, ses amplifikatörlerinde ve genel amaçlı anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışan bu bileşen, 50V maksimum VCE dışarı kırılma gerilimi ile güvenli çalışma ortamı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 100mA, 2V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
