Transistörler - Bipolar (BJT) - Tekil

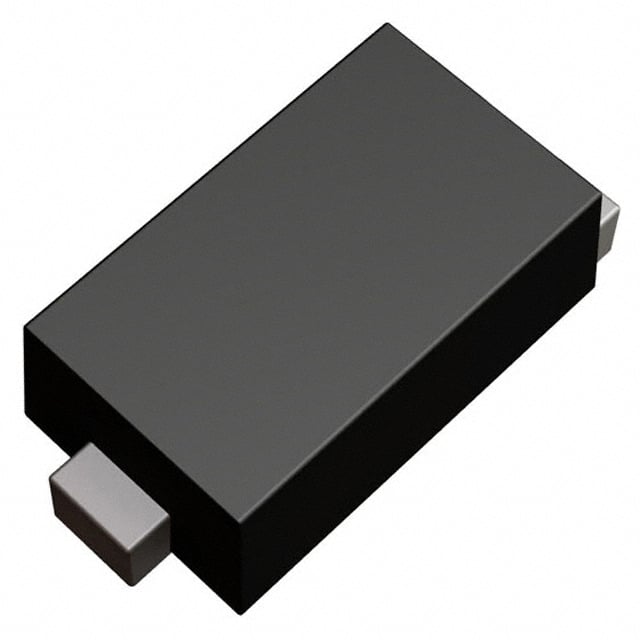

2SA2199T2LR
TRANS PNP 50V 0.1A VMN3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-923F
- Seri / Aile Numarası
- 2SA2199
2SA2199T2LR Hakkında
2SA2199T2LR, ROHM Semiconductor tarafından üretilen Surface Mount PNP bipolar transistördür. 50V kollektor-emitter breakdown voltajı ve 100mA maksimum kollektor akımı ile düşük güç uygulamalarında kullanılmak üzere tasarlanmıştır. 110MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirilebilir. 150°C'ye kadar çalışma sıcaklığında güvenilir performans sağlar. 150mW maksimum güç disipasyonu ile ses amplifikatörleri, kontrol devreleri ve düşük frekanslı sinyal işleme uygulamalarında tercih edilir. Küçük SOT-923F paketlemesi ile kompakt tasarımlar mümkün kılınır. Cihaz obsolete statüsünde olup, yeni tasarımlar için güncel alternatiflerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 2mA, 6V |
| Frequency - Transition | 110MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-923F |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Supplier Device Package | VMN3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 2.5mA, 25mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
