Transistörler - Bipolar (BJT) - Tekil

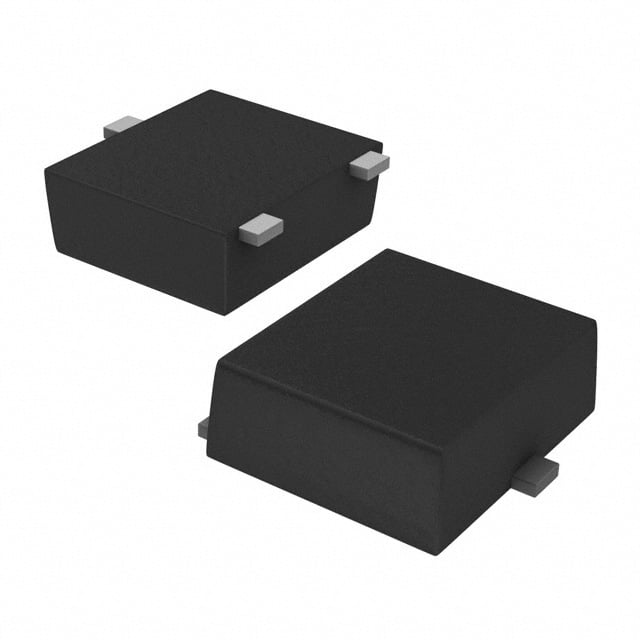

2SA2195,LF
PNP TRANSISTOR VCEO-50V IC-1.7A
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SA2195
2SA2195,LF Hakkında
2SA2195,LF, Toshiba tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, yüksek akım uygulamaları için tasarlanmıştır. VCEO 50V ve maksimum collector akımı 1.7A ile orta güç seviyesi elektronik devrelerinde kullanılır. 500mW maksimum güç dağılımı kapasitesi ve 200mV doyum voltajı ile anahtarlama ve amplifikasyon uygulamalarında yer alır. DC akım kazancı (hFE) minimum 200 değeri ile stabil transistor operasyonu sağlar. Surface Mount UFM paketinde sunulan bu bileşen, -150°C'ye kadar çalışabilen güvenilir performansı ile tüketici elektronikleri, güç yönetimi ve oto kontrol sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.7 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 300mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | UFM |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 33mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
