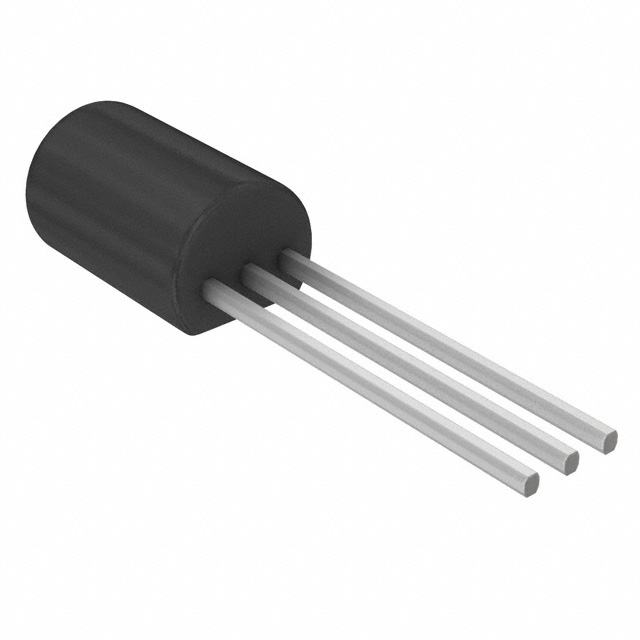

2SA2127
TRANS PNP 50V 2A MP
2SA2127 Hakkında
2SA2127, onsemi tarafından üretilen PNP tipi bipolar junction transistördür (BJT). 50V kollektör-emitör gerilimi ve 2A maksimum kollektör akımı ile orta güç uygulamaları için tasarlanmıştır. 420MHz geçiş frekansı ile anahtarlama ve sinyal amplifikasyon devrelerinde kullanılabilir. 1W maksimum güç dağıtımı kapasitesi ve 200'ün minimum DC akım kazancı (hFE) ile genel amaçlı amplifikasyon uygulamalarında yer bulur. TO-92 paketinde sunulan bu transistör, eski tasarımlar ve retro elektronik projelerinde tercih edilebilir. Düşük kolektör-emitör doyum gerilimi (400mV) verimli anahtarlama yapabilmesini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 420MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Long Body |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 3-MP |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
