Transistörler - Bipolar (BJT) - Tekil

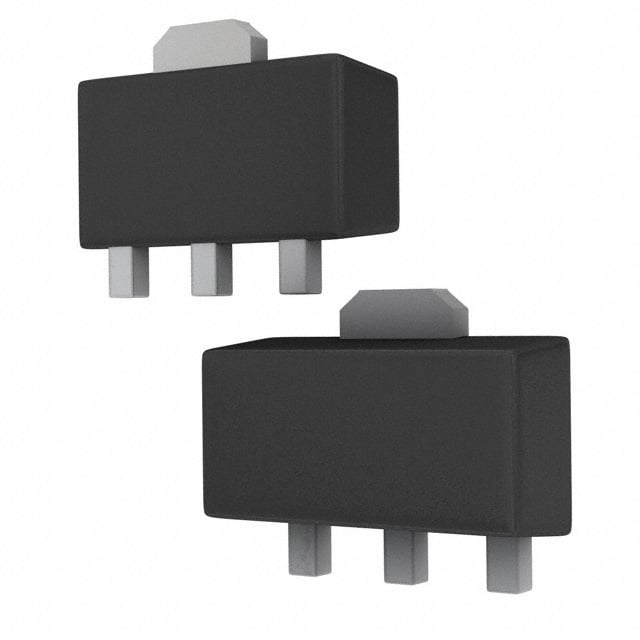

2SA2070(TE12L,F)
TRANS PNP 50V 1A SC-62
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2SA2070
2SA2070(TE12L,F) Hakkında
2SA2070(TE12L,F), Toshiba tarafından üretilen bir PNP tipi bipolar junction transistördür (BJT). Surface mount TO-243AA paketinde sunulan bu transistör, maksimum 1A kolektör akımı ve 50V kolektör-emitter gerilim dayanımına sahiptir. 150°C işletme sıcaklığında çalışabilen ve 1W maksimum güç tüketimi ile tasarlanan bu komponent, dc akım kazancı (hFE) minimum 200 (@100mA, 2V) değerine ulaşır. Satürasyon durumundaki VCE gerilimi 200mV (@10mA, 300mA) olup, kolektör cutoff akımı 100nA'dan düşüktür. Gücü sınırlı anahtarlama, amplifikasyon ve kontrol uygulamalarında kullanılmaya uygun bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | PW-MINI |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 10mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
