Transistörler - Bipolar (BJT) - Tekil

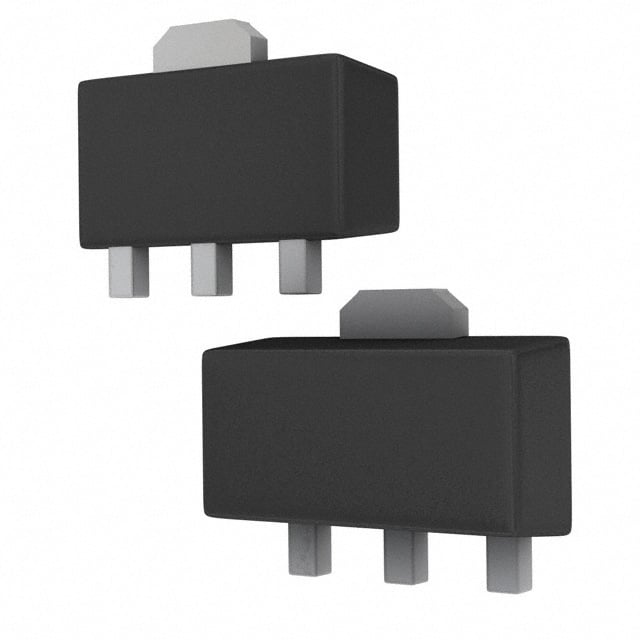

2SA2060(TE12L,F)
TRANS PNP 50V 2A SC-62
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2SA2060
2SA2060(TE12L,F) Hakkında
2SA2060(TE12L,F), Toshiba tarafından üretilen PNP tipinde bipolar junction transistördür (BJT). Surface mount TO-243AA (SC-62) paketinde sunulan bu komponent, maksimum 2A kolektör akımı ve 50V kırılma gerilimi ile orta güç uygulamalarında kullanılır. 200mV doyum gerilimi ve 200 minimum DC akım kazancı özellikleriyle, anahtarlama ve amplifikasyon devrelerinde tercih edilir. 1W maksimum güç dağıtımına sahip olan transistör, -55°C ile +150°C arasında çalışabilir. Ses amplifikatörleri, motor kontrolü, güç yönetimi ve genel amaçlı anahtarlama devrelerinde uygulama bulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 300mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | PW-MINI |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 33mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
