Transistörler - Bipolar (BJT) - Tekil

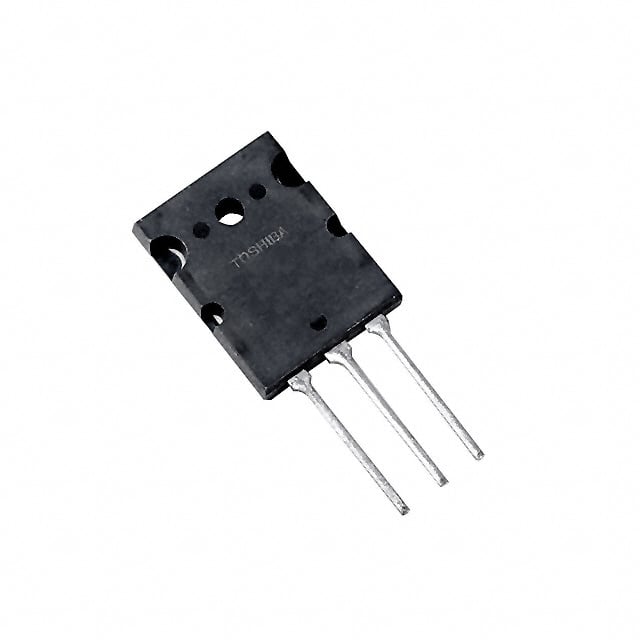

2SA1987-O(Q)
TRANS PNP 230V 15A TO-3PL
- Paket/Kılıf
- TO-3PL
- Seri / Aile Numarası
- 2SA1987
2SA1987-O(Q) Hakkında
2SA1987-O(Q), Toshiba tarafından üretilen yüksek voltaj PNP bipolar transistörüdür. TO-3PL paketinde sunulan bu bileşen, 230V kadar yüksek collector-emitter breakdown voltajına ve 15A'e kadar collector akımına sahiptir. 180W maksimum güç dağıtım kapasitesi ile tasarlanmıştır. DC current gain (hFE) 1A, 5V koşullarında minimum 80 değerini gösterir. 30MHz transition frequency ile orta hızlı anahtarlama uygulamalarına uygundur. Vce saturation voltajı 8A collector akımında 3V'tur. 150°C'ye kadar işletme sıcaklığını destekler. Güç amplifikasyonu, motor kontrol devreleri ve yüksek voltaj anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3PL |
| Part Status | Active |
| Power - Max | 180 W |
| Supplier Device Package | TO-3P(L) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
