Transistörler - Bipolar (BJT) - Tekil

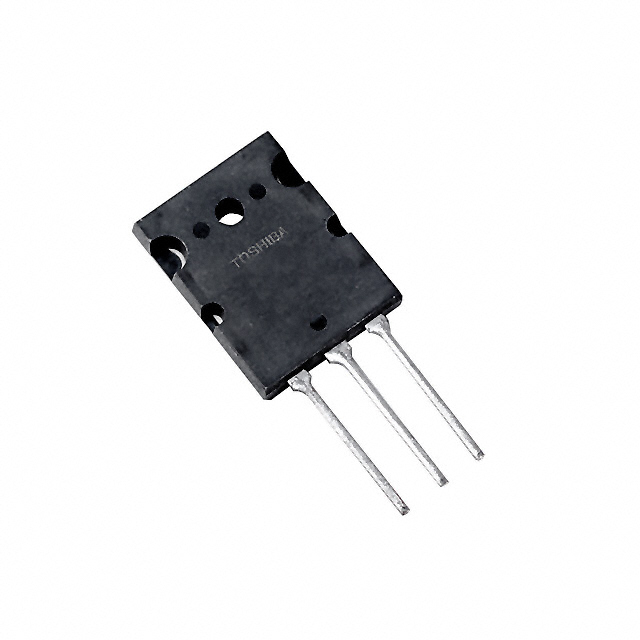

2SA1943-O(Q)
TRANS PNP 230V 15A TO-3PL
- Paket/Kılıf
- TO-3PL
- Seri / Aile Numarası
- 2SA1943
2SA1943-O(Q) Hakkında
2SA1943-O(Q), Toshiba tarafından üretilen yüksek voltaj PNP bipolar transistörüdür. TO-3PL paketinde sunulan bu transistör, 230V kolektör-emiter breakdown voltajı ve 15A maksimum kolektör akımı ile güç uygulamalarında kullanılır. 150W maksimum güç dağıtım kapasitesi ile lineer güç amplifikasyon, ses amplifikatörleri, motor kontrol devreleri ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilir. 30MHz geçiş frekansı ve 80 minimum DC akım taşıma faktörü ile orta hızlı komutasyon gerektiren devrelere uygundur. Through-hole montaj tipi ile geleneksel PCB tasarımlarına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3PL |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-3P(L) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
