Transistörler - Bipolar (BJT) - Tekil

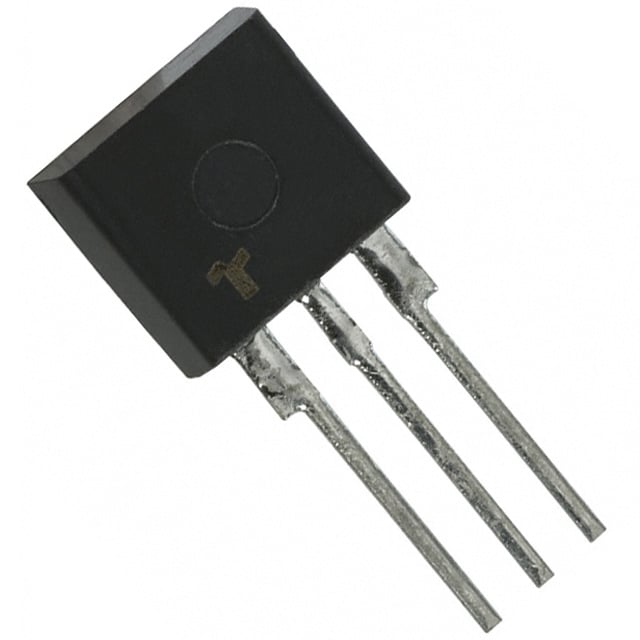

2SA1827S-AY
TRANS PNP 100V 4A FLP
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 No Tab
- Seri / Aile Numarası
- 2SA1827S
2SA1827S-AY Hakkında
2SA1827S-AY, onsemi tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, Through Hole montaj için TO-220-3 paketinde sunulmaktadır. 100V maksimum collector-emitter gerilimi ve 4A maksimum collector akımı ile orta güç uygulamalarında kullanılmaya uygun bir komponenttir. 180MHz transition frequency'si ile hızlı anahtarlama işlemlerine elverişli olup, 1.5W maksimum güç dissipasionu kapasitesine sahiptir. Saturation gerilimi 500mV (200mA base, 2A collector akımında) olup, anahtarlama devreleri, ses amplifikatörleri ve power stage uygulamalarında yaygın olarak kullanılan bir transistördür. DC akım kazancı (hFE) minimum 100 (500mA collector, 5V Vce'de) değerinde belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 500mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-220-3 No Tab |
| Part Status | Obsolete |
| Power - Max | 1.5 W |
| Supplier Device Package | FLP |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 200mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
