Transistörler - Bipolar (BJT) - Tekil

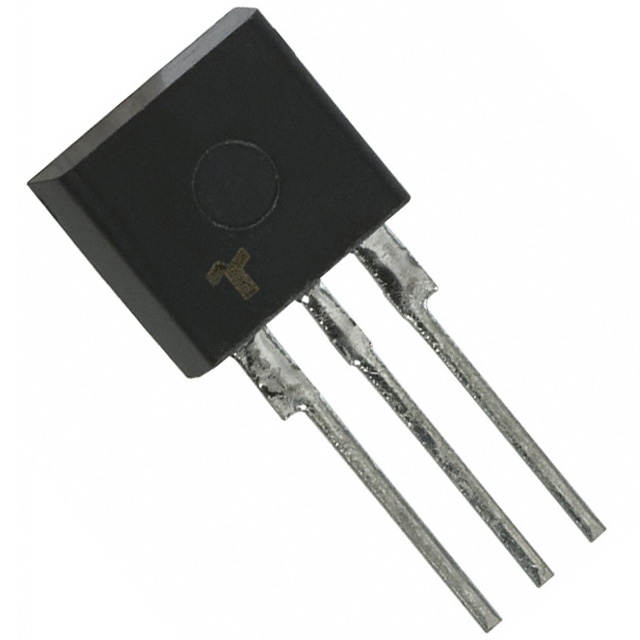

2SA1827S-AY
PNP SILICON TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 No Tab
- Seri / Aile Numarası
- 2SA1827
2SA1827S-AY Hakkında
2SA1827S-AY, Rochester Electronics tarafından üretilen PNP silikon transistördür. TO-220-3 paketinde sunulan bu komponent, 4A maksimum kollektör akımı ve 100V C-E breakdown voltajı ile orta güç uygulamalarında kullanılır. 180MHz transition frequency ile anahtarlama ve amplifikasyon devrelerinde tercih edilir. 1.5W maksimum güç derecelendirilmesi ve 500mV doyum voltajı ile 200mA-2A aralığında güvenilir çalışma sağlar. DC akım kazancı (hFE) 500mA, 5V koşullarında en az 100'dür. Audio amplifikatörleri, güç kaynakları ve endüstriyel kontrol devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 500mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-220-3 No Tab |
| Part Status | Active |
| Power - Max | 1.5 W |
| Supplier Device Package | FLP |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 200mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
