Transistörler - Bipolar (BJT) - Tekil

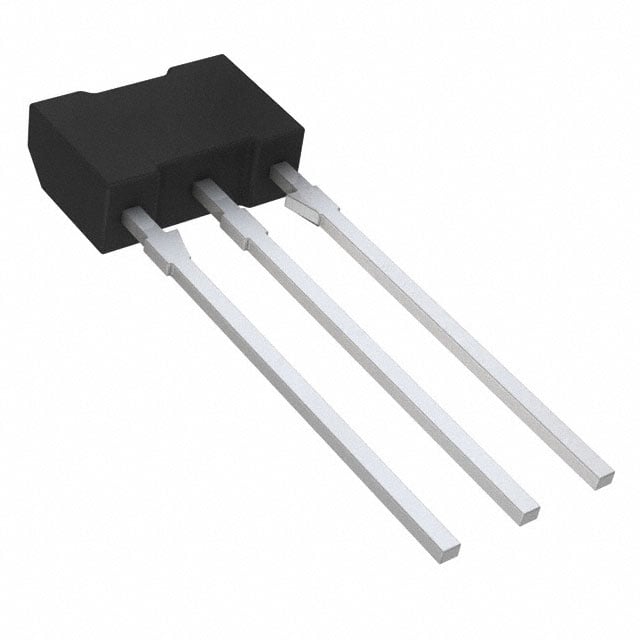

2SA1770S-AN
TRANS PNP 160V 1.5A NMP
2SA1770S-AN Hakkında
2SA1770S-AN, onsemi tarafından üretilen SC-71 paketli PNP bipolar junction transistördür. 160V collector-emitter breakdown voltajı ve 1.5A maksimum collector akımı ile orta güç uygulamalarında kullanılır. 120MHz transition frequency'si ile hızlı anahtarlama işlemleri gerçekleştirebilir. 100mA collector akımında 100 minimum DC current gain (hFE) değerine sahiptir. Maksimum 1W güç tüketimi ile audio amplifikatörleri, güç kontrol devreleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uyumludur. Cihazın üretimi sonlandırılmış (obsolete) olup, alternatif komponentler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-71 |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 3-NMP |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
