Transistörler - Bipolar (BJT) - RF

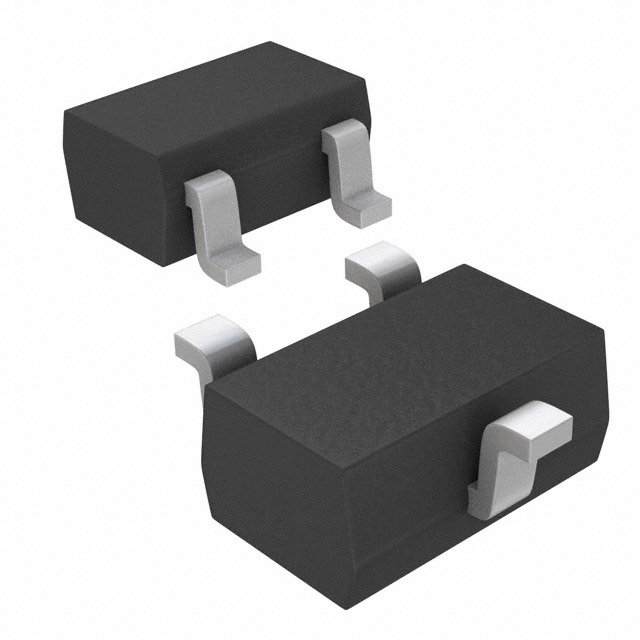

2SA1748GRL
RF TRANS PNP 50V 250MHZ SMINI3
- Üretici
- Panasonic
- Paket/Kılıf
- SC-85
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2SA1748
2SA1748GRL Hakkında
2SA1748GRL, Panasonic tarafından üretilen bir PNP bipolar junction transistörlüdür (BJT) ve RF uygulamaları için tasarlanmıştır. 250MHz geçiş frekansı ile yüksek frekans devrelerde kullanılır. Maksimum 50V kolektör-emiter voltajı ve 50mA maksimum kolektör akımı ile çalışır. 150mW maksimum güç disipasyonuna sahip olan bu bileşen, 2mA ve 10V koşullarında 200 minimum DC akım kazancı sağlar. SC-85 (SMini3-F2) surface mount paketi ile küçük alan gereksinimi olan uygulamalara uygundur. 150°C'ye kadar çalışabilen bu transistör, RF amplifikatörleri, switching devreleri ve frekans dönüştürücüleri gibi uygulamalarda kullanılmıştır. Şu anda üretimi durdurulmuş (obsolete) olmasına rağmen mevcut stoklardan temin edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 10V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-85 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Supplier Device Package | SMini3-F2 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
