Transistörler - Bipolar (BJT) - Diziler

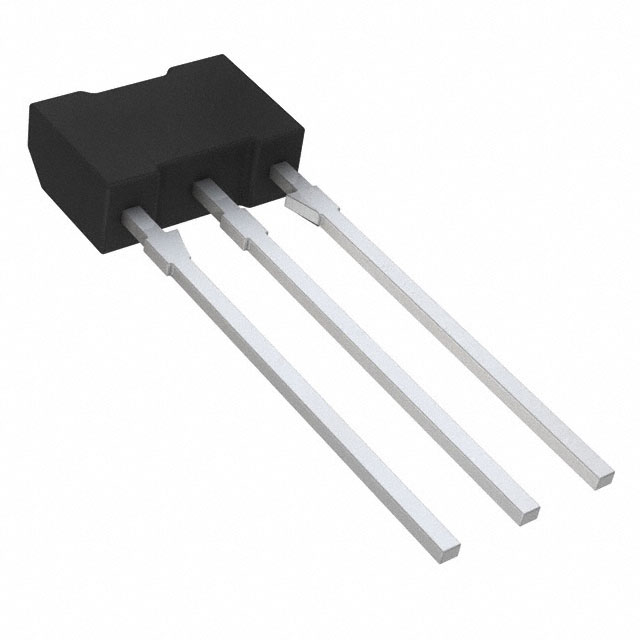

2SA1708T-YMH-AN
TRANS BIPO NMP
2SA1708T-YMH-AN Hakkında
2SA1708T-YMH-AN, onsemi tarafından üretilen NPN/PNP bipolar transistör dizisidir. SC-71 paketinde sunulan bu komponentin maksimum collector akımı 1A, DC current gain (hFE) minimum değeri 140 (100mA, 5V koşullarında) ve transition frequency'si 120MHz'dir. Maksimum güç tüketimi 1W olup, collector-emitter breakdown voltajı 100V'dir. Vce saturation voltajı 400mV (40mA, 400mA koşullarında) ile düşük geçiş kaybı sağlar. Audio amplifikasyon, sinyal anahtarlama ve genel amaçlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. Bileşen yaşlı bir tasarım olması nedeniyle stok durumu sınırlıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Package / Case | SC-71 |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | 3-NMP |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 40mA, 400mA |
| Voltage - Collector Emitter Breakdown (Max) | 100V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
